Eftirfarandi er ítarleg notendahandbók fyrir 12,9 stig CNC Turning Tool Bar fylgihluti (Shims og óstaðlað foliskrúfur), sem nær bæði til tæknilegra meginatriða og hagnýtra leiðbeininga.
I. Yfirlit yfir aukabúnað
SHIMS: Styðjið innskotið, dreifið skurðaröflum, komið í veg fyrir flís og stillið innskotshæðina til að passa við miðlínu verkfærastikunnar.
Efni: Venjulega karbíð eða hert stál, sem passar við hörku í innskotinu.

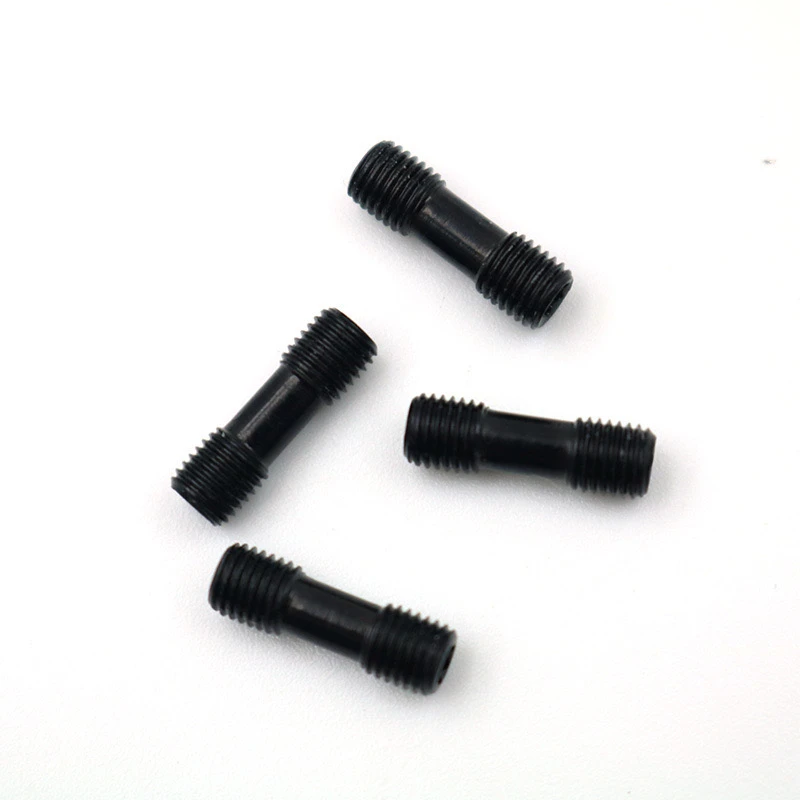

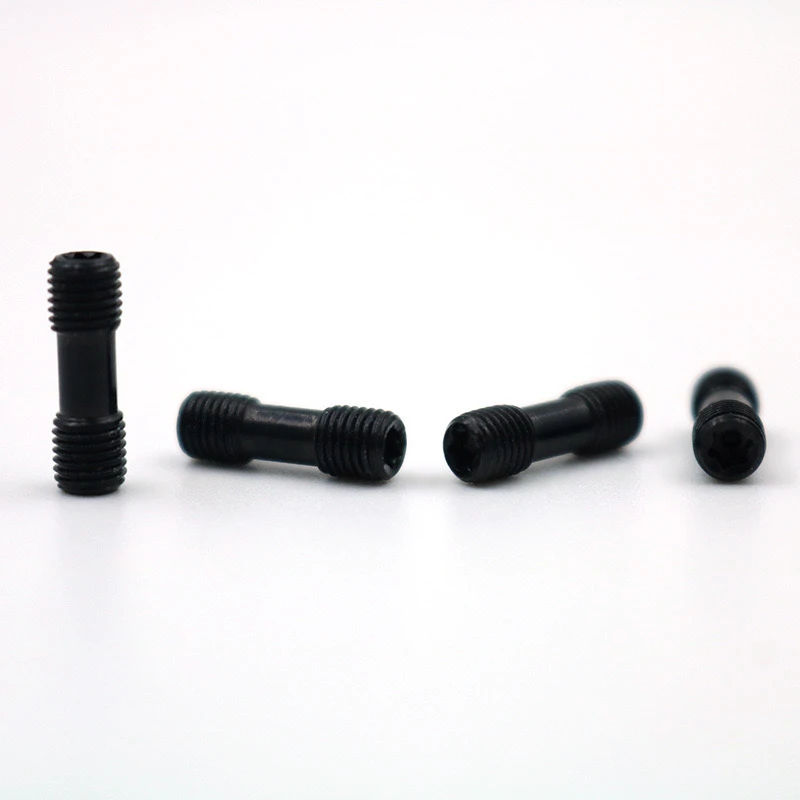

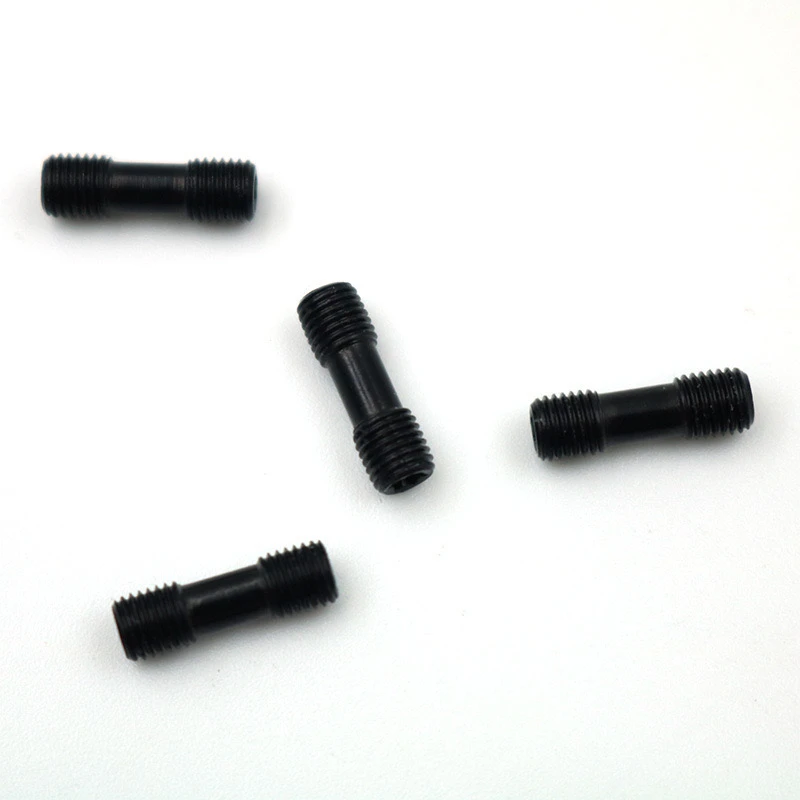

Óstaðlaðar pinnar skrúfur (M5/M6/M8)
Eiginleikar: 12,9 gráðu hástyrkur, tvíhliða hönnun (hugsanlega með mismunandi tónhæð/þvermál í hvorum enda), hentugur fyrir sérstakar klemmusviðsmyndir.
Tilgangur: Festar innskotið á verkfærastikuna, greiðir ekki staðlaða tólgróa eða sérstakar shim stillingar.
II. Notkunarleiðbeiningar og varúðarráðstafanir
1.
Hreinsun og skoðun
Hreinsið verkfærastikuna snittari gat, shim snertisyfirborð ogSkrúfameð áfengi til að fjarlægja olíu og rusl.
Skoðaðu þráðinn heiðarleika (sérstaklega fyrir óstaðlaðar skrúfur, staðfestu að þær passi við verkfæragatið.
Staðfestu samsvörun aukabúnaðar: Staðfestu að þykktin passar við innskotslíkanið (sjá verkfærahandbókina).
Óstaðlaðar foli skrúfur þurfa tvo aðgreinda endana: annar endinn tryggir venjulega verkfærann, en hinn heldur innskotinu á sínum stað (merkir eða mælir þráðinn).
2.. Uppsetningaraðferð
Setja shim
Settu skimann nákvæmlega í rifa verkfærahafa og tryggðu að það sé engin halla (notaðu stækkunargler til að skoða passa).
Setja upp innskotið
Innsetningarbrúnin verður að stilla í rétta átt (td fyrir ytri snúningstæki ætti skurðarbrúnin að horfast í augu við).
Herða pinnar skrúfurnar
Skref:
A. Í fyrsta lagi hertu skrúfuna handvirkt í þráðgat verkfærans (til að forðast misskiptingu).
b. Notaðu toglykil til að herða í tveimur skrefum: forstétt í 50% af hlutfalls toginu og hertu síðan að fullu (td dæmigerð tog fyrir M8 skrúfu er 25-30 N · m).
Lykilatriði:
Ef skrúfþræðirnir eru ólíkir, tryggir gróft endinn verkfærafulltinn en fínn endinn heldur innskotinu á sínum stað.
Ekki nota smurefni (þetta getur haft áhrif á núningstuðulinn og valdið því að hafa stigun eða losun).
3. Gangsetning og sannprófun
Kvörðun á hæð: Notaðu verkfærasettara til að athuga hæðina á miðju tólsins. Ef frávikið fer yfir 0,02 mm skaltu skipta um skimann eða stilla það.
Prófskurður: Keyraðu vélina á lágum hraða og ekkert álag til að fylgjast með því hvort blaðið hreyfist. Eftir að þú hefur unnið fyrsta verkið skaltu athuga yfirborðsáferðina.
Iii. Úrræðaleit algengra vandamála
Skrúfabrot:
Orsök: Of-torqued eða misjafnaðir þræðir.
Lausn: Skiptu um skrúfuna og notaðu toglykil til að athuga þræði verkfærans fyrir skemmdir.
Settu upp vakt:
Orsök: Ójafn shim eða ekki nægilega hert skrúfa.
Lausn: Hræddu snertisyfirborðið og hertu aftur að venjulegu toginu.
IV. Ráðleggingar um viðhald
Regluleg skoðun: Athugaðu skrúfurnar fyrir lausagang á 8 klukkustunda fresti (merking er hjálp).
Skipt um aukabúnað:
SHIM: Skiptu um ef inndrátt eða slit fer yfir 0,1 mm.
Einkunn 12.9 Skrúfur: Fleygðu eftir 5 endurnýtingar eða ef aflögun þráða sést.
Stöðluð notkun og nákvæm athygli á smáatriðum getur bætt verkfæri líf og vinnslu nákvæmni verulega. Mælt er með því að halda skrá yfir aukabúnaðarlíkanið fyrir skjótan skipti.
