Installation á eirinnskot fyrir plast
Heitar bráðnar hnetur:
Heitt bráðnun er algengasta og stöðluð innsetningaraðferð. Það er venjulega gert með heitri bræðsluvél eða handvirkt rafmagns lóða járn til að fella hnetuna.
Innspýtingarmótun hnetur:
Innspýtingarmótun krefst strangrar stjórnunar á holustærð hnetunnar, venjulega innan 0,05 mm. Þetta er vegna þess að hnetan er fest með mótunarpinna og sett í sprautu mótunarvélina. Stærð hnetuholsins er stjórnað af stærð mótunarpinnans.
Ultrasonic hnetur:
Ultrasonic embedding er ferli sem notar ultrasonic titring til að skapa núning milli hnetunnar og yfirborðsins eða innri sameinda vinnustykkisins. Þessi núningur hækkar hitastigið við viðmótið. Þegar hitastigið nær mýkingarpunkti efnisins er hnetan felld inn í plasthlutann. Eftir að titringurinn hættir kólnar vinnustykkið og storknar undir þrýstingi.

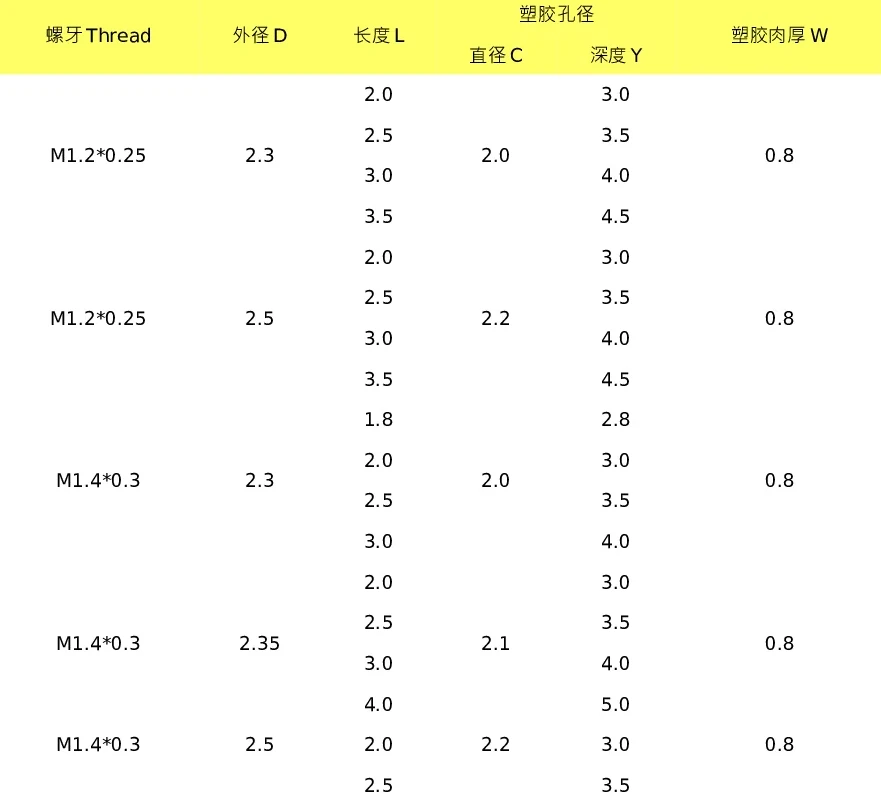

Plasthol hönnun og hnetuval breytur

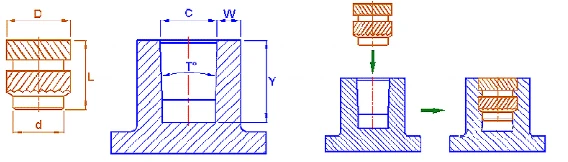

D vídd (hnetugrunnur):
D víddin er hnetusagan, einnig nefnd leiðandi og staðsetningarhlutinn. Áður en það er fellt inn passar það inn í plasthlutann, þannig að D víddin verður að vera minni en innri þvermál plaststjóraholsins (C) til að auðvelda rétta staðsetningu.
D vídd (ytri þvermál hnetu):
D víddin er ytri þvermál hnetunnar, sem verður að passa við innri þvermál plasts yfirmanns gatsins (C). Venjulega er innra þvermál plaststjóraholsins um 0,25-0,3 mm minni en ytri þvermál hnetunnar.
L vídd (hnetulengd):
L táknar hnetulengdina, sem verður að passa dýpt plasts yfirmannsgatsins (Y). Almennt er dýpt plastholsins 0,5-1,0 mm stærri en lengd hnetunnar til að gera kleift að geyma plastgeymslu.
W vídd (þykkt plastgat):
W -víddin er þykkt plastholveggsins. Þykkt plasts yfirmanns holuveggsins er venjulega 0,8-1,0 mm eða meira. Því stærri sem hnetan er, því þykkari verður plastveggurinn að vera.
Áhrif plasts yfirmanns holustærðar á hnetuinnsetningu
|
Tilvalin innsetning:Þegar hnetu- og plaststærðir eru rétt valnar, fellur hnetan fullkomlega inn í plastið.
|
|
|
Alltof stórt gat (mynd 2): Ef hnetan er of lítil og plast yfirmannsgatið er of stór mun hnetan ekki taka rétt á plastinu, sem leiðir til ófullnægjandi snúningsstyrks. |
|
|
Alltof lítið gat (mynd 3): Ef hnetan er of stór og yfirmannsgatið er of lítið getur það valdið plastflæði eða sprungu. |
|
Ef bæði hnetu- og plaststærðir eru réttar, en óeðlileg vandamál eiga sér stað, er hægt að íhuga hagræðingarhönnun.
Dæmi 1: Ófullnægjandi styrkur vegna grunns yfirmanns holudýpt
Ef dýpt yfirmanns holu er of grunn, getur val á tvöföldum hallaðri hnetu valdið ófullnægjandi plastþátttöku í rauf hnetunnar, sem leiðir til lágs snúningsstyrks. Í slíkum tilvikum er mælt með því að stilla stjóraholudýptina í 2,5 mm eða meira, og hnetulengdin ætti yfirleitt að vera 2,0 mm eða meira. Ef breyting á myglu er ekki möguleg, getur skipt yfir í stakan hnetu með stærri rifa lengd (BS1) hjálpað til við að bæta þátttöku og auka styrkleika.
Dæmi 2: Yfirfall plasts og sprunga yfirmannsgatsins

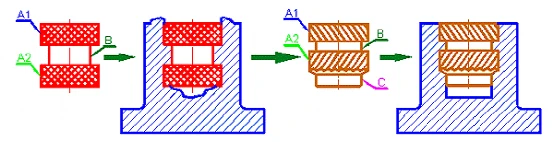

Ef hnetustíllinn sem sýndur er á vinstri myndinni er notaður mun hnetan stækka við A1 og A2 hlutana meðan á innfellingu stendur, meðan B -hlutinn dregst saman, sem gerir það erfitt fyrir plastið að renna. Þetta getur leitt til plastflæðis eða sprungu. Til að forðast þetta er hægt að bæta við leiðarhluta (c) til að hjálpa til við að staðsetja hnetuna nákvæmlega innan plastholsins, bæta skilvirkni og afrakstur. Hönnun hnetunnar, með 90 gráðu og 45 gráðu horn, myndar hástyrkja hnúta sem standast snúningsöflin og eykur mjög styrkinn.
