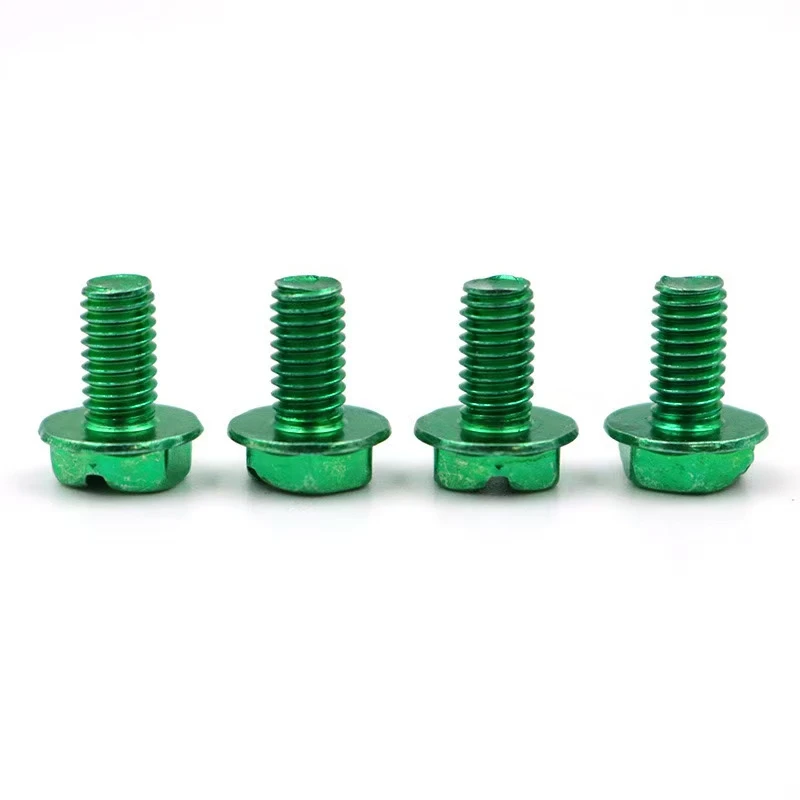

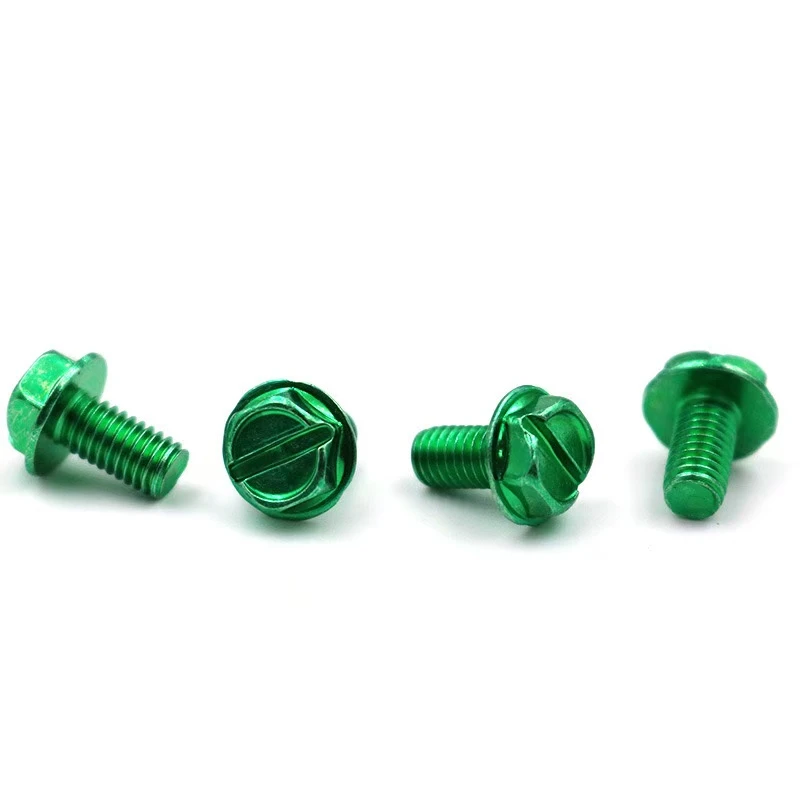

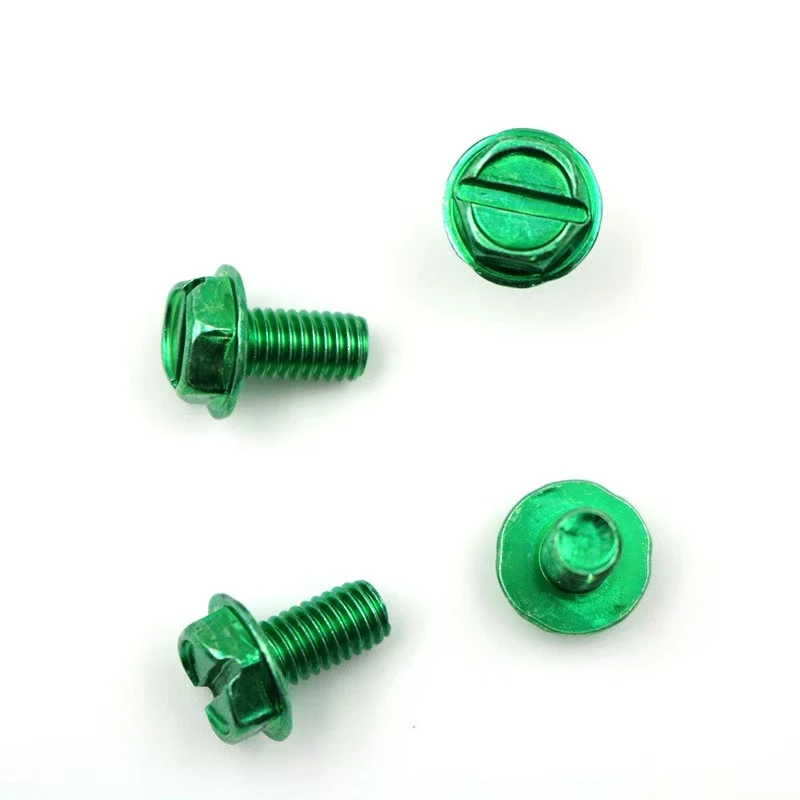

8-32 10-24 ytri sexhyrnd rifa grænt sink jarðvegsskrúfu. Þessi jarðtengingSkrúfaer sérstök jarðtengingarskrúfa sem aðallega er notuð til að jafna rafbúnað eða málmbyggingu. Hér að neðan er kynning á að sérsníða það.
I. Kröfur um grunnbreytu
Forskriftir og gerðir
Þráður stærð: American Standard, tvær stærðir í boði: #8-32 UNC (u.þ.b. 4,2 mm þvermál, 0,79 mm tónhæð)
#10-24 UNC (um það bil 4,8 mm í þvermál, 1,06mm tónhæð)
Lengd: Sérsniðin ef óskað er.
Höfuðhönnun: Ytri sexhyrningur + rifa: Hexagonal yfir - Fimmir verða að vera í samræmi við ANSI staðla. Rifa rifa verður að vera meiri en eða jafnt og 1 mm á breidd og nógu djúp til að tryggja öruggtskrúfjárntrúlofun.
Yfirborðsmeðferð: Grænt sinkhúðun er í samræmi við ASTM staðla. B633 Standard, saltúðapróf meiri en eða jafnt og 96 klukkustundir (hvít ryð), húðþykkt 8-12μm, RoHS umhverfisvottun krafist.
II. Hagnýtar og vinnsluupplýsingar
Jarðtengingarárangur
Bjartsýni leiðni: Skrúfa halinn verður að hafa skarpa leiðaratopp eða serrations til að tryggja beina snertingu í gegnum málningarlagið og snertingu við málm undirlagið, með snertimótstöðu gegn<0.1Ω.
Anti - losun hönnun: Fáanlegt með nylon innskotum eða tvöföldum hnetuvalkostum.
Groove gerð og styrkur
Rifa rifa eindrægni: Slotdýptin verður að koma til móts við venjulegan rauf skrúfjárn, með raufveggshornið minna en eða jafnt og 30 gráðu til að koma í veg fyrir hálku.
Vélrænir eiginleikar: Lágmarks stig 4.8, Efni valið: Lágt eða miðlungs kolefnisstál, hiti - Meðhöndlað hörku HRC 22-32.
Iii. Aðlögunarferli og staðfesting
Teikningar og sýni
Þú verður að útvega CAD teikningar (þ.mt vikmörk) eða staðfesta hönnunardrög okkar. Full - kvarðaprófun á 3-5 fyrstu sýnum verður krafist.
Umbúðir og merkingar
Innri umbúðir: andstæðingur - ryðpappír + PE poki. Ytri kassi prentaður með forskriftum/magni/lotunúmeri; Valfrjáls merkimiða „Ground“ „skrúfa“ + grænan sink litakóða.
Moq og afhendingartími
Lágmarks pöntunarmagn: 5.000 stykki/forskrift. Leiðartími fjöldaframleiðslu: 15-20 dagar. Flýtir fyrir pöntunum eru 30% gjald.
IV. Valfrjáls viðbótaraðgerðir
Non - Standard Customization: Valkostir fela í sér að stimpla jarðtákn á höfuðið, skipta um koparhúð eða lengja skaftið.
Vottunarstuðningur: UL/CE vottunargögn í boði.
Þetta tryggir að skrúfurnar uppfylla kröfur um vélrænan styrk, áreiðanleika jarðtengingar og tæringarþol. Mælt er með frekari umfjöllun um sérstakar atburðarásar til að hámarka smáatriði.
Með ofangreindri hönnun ná þessum skrúfum jafnvægi milli rafmagnsöryggis og vélrænnar áreiðanleika, sem gerir þær kostnað - árangursríkar, staðlaðir íhlutir í jarðtengingarkerfum.
