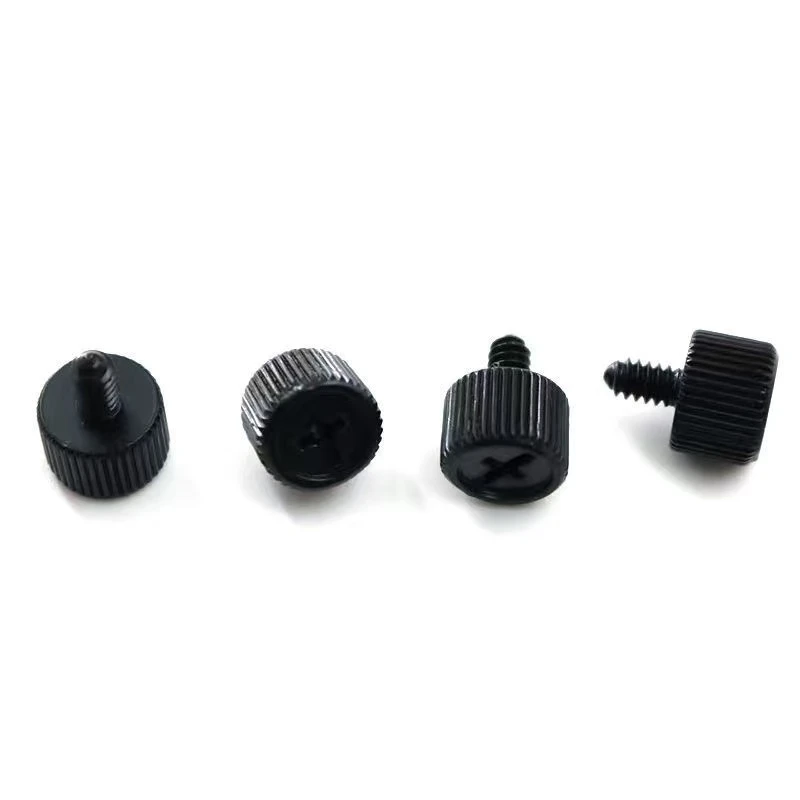

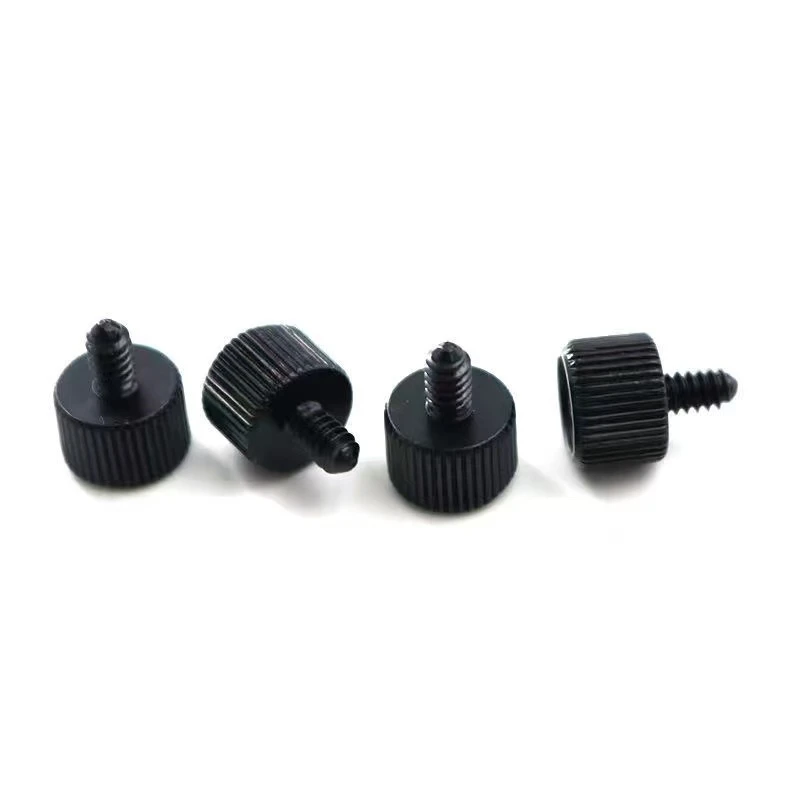

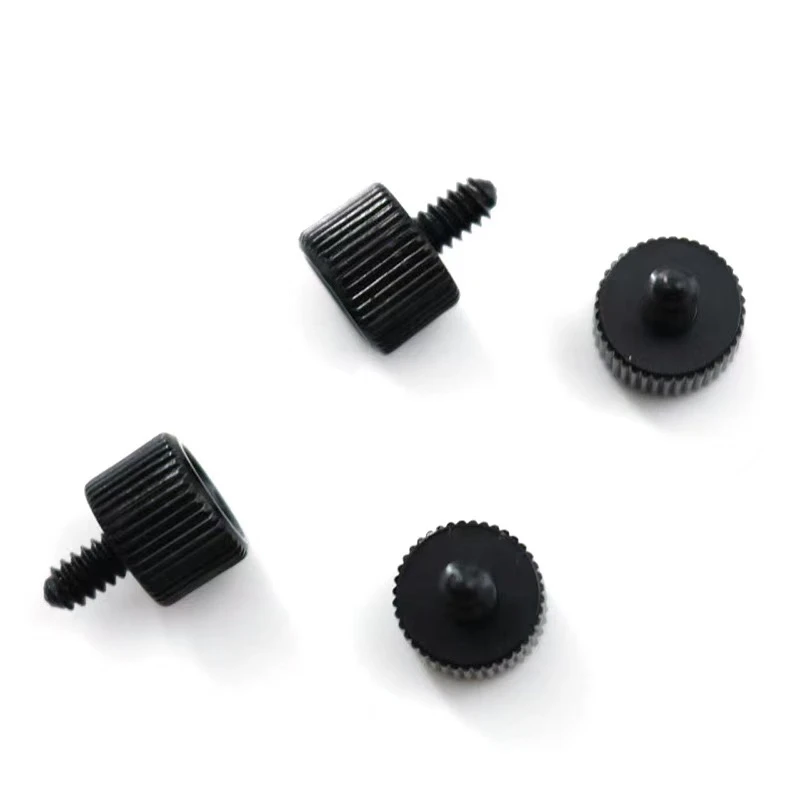

Eftirfarandi er ítarleg lýsing á sérsniðnum kröfum fyrir okkur - Standard 6 - 32 die - myndaði rafskauts svart há-salt úða beint hnoðraCross - innfelldur kaldur - fölsuð þumalfingur skrúfur. Innihaldið er skipulagt af tæknilegum lykilatriðum, jafnvægi fagmennsku og rekstrarhæfni. '
1. grunnbreytur og staðlar
Þráður forskrift: okkur - staðlað 6-32 UNC, í samræmi við ANSI/ASME B18.6.3.
Höfuðtegund: Þumalfingur - skrúfuhönnun, með beinum hnoðri til að tryggja andstæðingur - miða eiginleika.
Groove Type: Cross - innfelld undir ISO 7046, gróp númer #2, með dýpi sem passar að fullu við venjulegt Phillips skrúfjárn.
2. Efnislegar og vinnslukröfur
Efni: Lágt - kolefnis ál stál, togstyrkur meiri en eða jafnt og 8,8, yfirborðs hörku HRC 22-32.
Kalt smíða: unnin á multi - stöðvar kalt smíðandi vél, höfuð og þræðir myndast samtímis til að forðast trefjarskýli af völdum beygju og tryggja vélrænan styrk.
Hitameðferð: Mipping meðferð til að útrýma innra álagi og tryggja kjarna og yfirborðshörku er minni en eða jafnt og HRC 5.
3. Upplýsingar um yfirborðsmeðferð
Rafskautasvart svört lag: Filmþykkt 8-12μm, saltsprautupróf sem er meira en eða jafnt og 500 klukkustundir (fer framhjá hlutlausu saltsprautuprófi, ekkert rautt ryð).
Rafskautafræðileg málning gerð: epoxý plastefni - byggð, litur ral 9005, gljáa minna en eða jafnt og 10%, mattur áferð krafist.
Bein KNURL vernd: Lítilsháttar þynning er leyfð efst á Knurl eftir rafskaut, en grunnefnið má ekki verða fyrir . 100% sjónræn skoðun.
4. Lykilstærðir og vikmörk
Heildarlengd: Eins og á teikningu viðskiptavinar (nema annað sé tilgreint, er 1/2 „til 2“ sjálfgefinn valkostur). Lengdarþol ± 0,1 mm.
Knurl ytri þvermál: Nafnþvermál + 0.3 mm, OVality minna en eða jafnt og 0,05mm.
Kross rifa einbeitni: frávik frá skrúfusásnum minna en eða jafnt og 0,1 mm.
5. Sérstök staðfesting á frammistöðu
Togpróf: Uppsetningar tog meira en eða jafnt og 3,5 N · m (Cross Groove Anti - Slip), BreakAway tog meira en eða jafnt og 8 n · m; Knurling tog meira en eða jafnt og 1,2 n · m.
Post - salt úða viðloðun: Cross - klakapróf, rafskautshúðað flögnun svæði minna en eða jafnt og 5%.
6. Umbúðir og merkingar
Pökkun: Anti - Rust pappír + tómarúmpoki, rakakort ytri kassa gefur til kynna<30% RH.
Merkingarkröfur: Laser - Merktu lotunúmerið á hlið höfuðsins, leturhæð 0,8 mm, ekki rífa rafskautshúðina.
7. Sérsniðin ferli hnútar
Þróun mygla: Búðu til 3D teikningar til að staðfesta umbreytingargeislann milli Knurl og höfuðsins (til að forðast streitu).
Fyrsta sýnishornaskoðun: Sendu 30 sýni, full - stærð CMM skýrslu + SALT úðaprófunargögn.
Massaframleiðslustýring: Skoðaðu af handahófi 5 einingar á tveggja tíma fresti, lykilvíddir CPK meiri en eða jafnt og 1,33.
Athugasemdir
Efni skipt út: Ef krafist er ryðfríu stáli verður að endurútreikna kalda fyrirsögnina aflögunarhraða og aðlagaðri úthreinsun.
Fylgni umhverfisins: Rafskautafræðileg málning krefst ROHS/Reach prófunarskýrslu og þungmálminnihald verður að uppfylla umhverfisstaðla.
Aðeins með því að uppfylla þessar ítarlegu kröfur geta skrúfur tryggt bæði virkni og endingu í hörðu umhverfi eins og rafeindabúnaði og útibúnaði. Mælt er með því að skrifa undir tæknilegan samkomulag við framleiðandann um að skilgreina skýrt staðfestingarviðmið.
