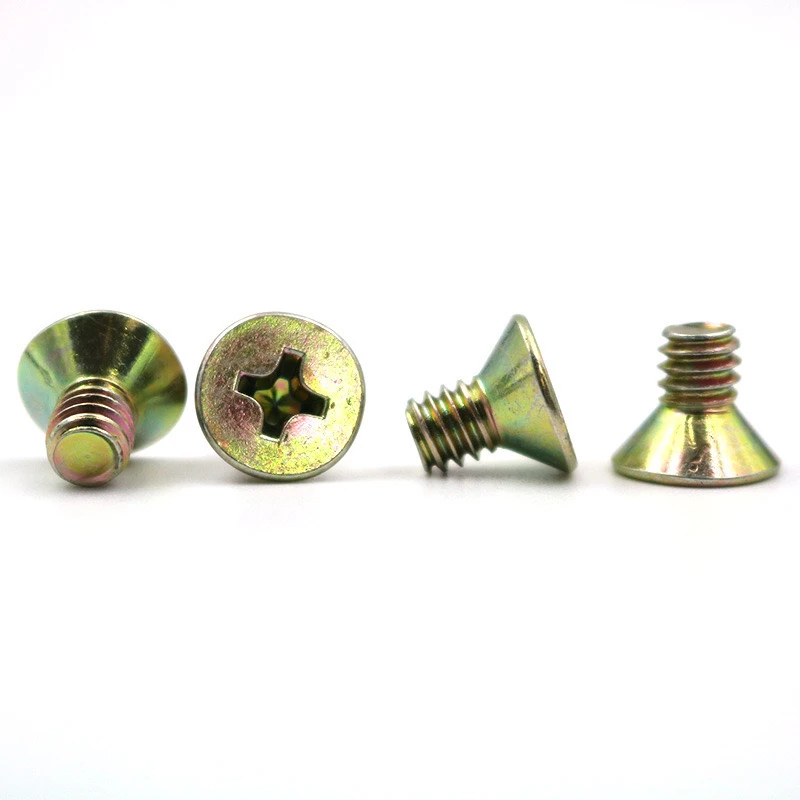

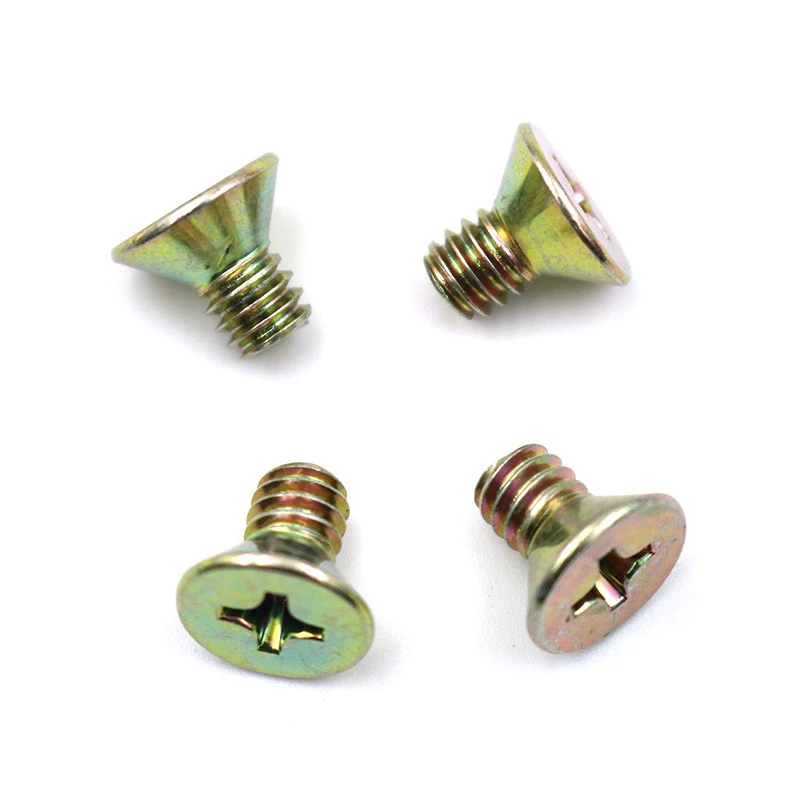

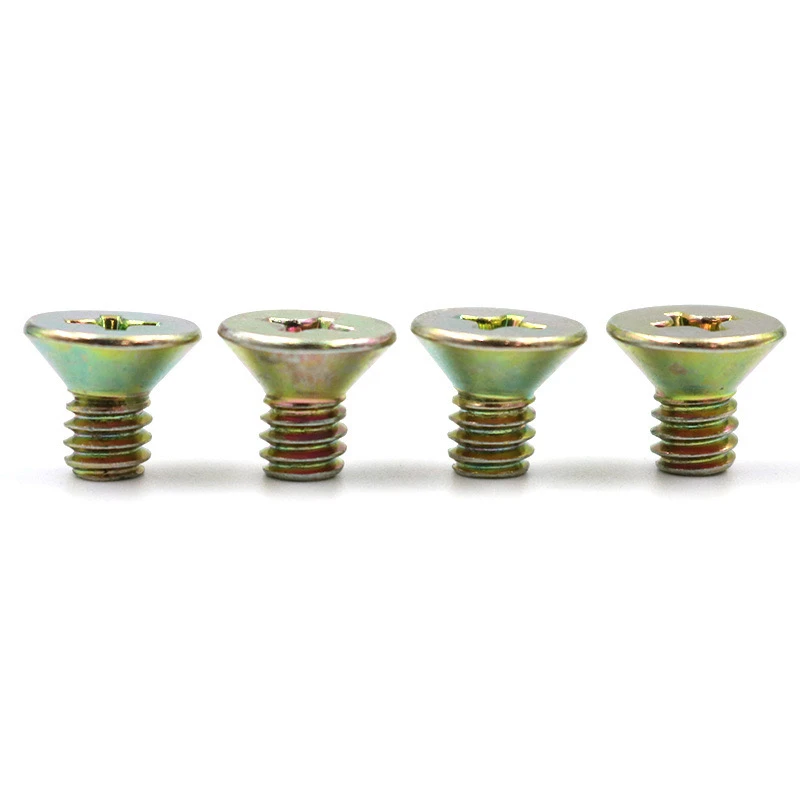

Kolefnisstál, sinkhúðaðCross-countersunk vélskrúfureru mikið notaðir í vélrænni samsetningu, rafeindabúnaði, húsgögnum og öðrum reitum. Hér að neðan er ítarleg skýring á aðlögunarkröfum þeirra, kynnt í lögum með tæknilegri rökfræði.
I. Kjarnaforskriftir
Þráða forskriftir
Mælingarstaðlar: M2.5, M3, M4, M5, M6 og M8, með fulla eða hluta þráða valkosti í boði.
Þráðurinn: Gróft er sjálfgefið; Fínn tónhæð krefst forskriftar.
Höfuðtegund
Countersunk höfuð: 90 gráðu höfuð taper, skola festingu
Flat höfuð: Krossgjöf ofan á
II. Efni og yfirborðsmeðferð
Grunnefni:
Kolefnisstálstig: 1008/1010 (sjálfgefið), 10b21 (hástyrkur valfrjálst)
Hörku: HRB 70-95 (hitastig til HRC 22-32)
Húðun: Litað sinkpassiviga: þykkt 5-8μm, saltúðapróf meiri en eða jafnt og 96 klukkustundir (hlutlaus salt úða)
Valfrjáls viðbótarkröfur: Þéttingarmeðferð (aukin tæringarvörn), vetnissinnaða-laus meðferð (skylda fyrir stál með háum styrk)
Iii. Lykilvíddarþol
Staðall hlutar (ISO 4762) Sérsniðin nákvæmni
Höfuðþvermál ± 0,1 mm ± 0,05mm
Krossa dýpt ± 0,15mm ± 0,1 mm
Þráður þolband 6g (sjálfgefið), 4 tíma/6 tíma þjónusta í boði
IV. Sérstakir valkostir beiðni
Höfuðmerki:
Laseramerking (framleiðandi merki, forskriftarnúmer osfrv.), Upphleypt/óeðlilegt stimplun (dýpt minna en eða jafnt og 0,1 mm)
Árangursvottanir
Vélrænir eiginleikar: í samræmi við ISO 898-1 flokk 4.8/8.8
Fylgni umhverfisins: ROHS/REACH (efnisvottun krafist)
Umbúðir: Magn (öskju/ofinn poki)
Hnefaleikar (PVC kassi með ryðpappír, 100-500 stykki í kassa)
Taping (hentugur fyrir sjálfvirkni SMT)
V. Lykilatriði í gæðaeftirliti
Full skoðunarhlutir: Þráður Go/No-Go Gauges, höfuðvíddir, lag viðloðun (þverskurðaðferð)
Tíðni sýnatöku: Salt úðapróf: meira en eða jafnt og 3 stykki í hverri lotu; hörkupróf: 1 stykki á 1.000 stykki
VI. Afhendingartími og MOQ
Frumgerð hringrás: 3-5 dagar (3-10 sýni í boði)
Leiðartími fjöldaframleiðslu: 15-20 dagar (<500,000 pieces)
Lágmarks pöntunarmagn
Reglulegar forskriftir: 5.000 stykki/forskrift
Sérstök/húðun: 10.000 stykki og upp
VI. Leiðutími og MOQ
Frumgerð Leiðtími: 3-5 dagar (3-10 sýni í boði)
Leiðartími fjöldaframleiðslu: 15-20 dagar (<500,000 pieces)
Lágmarks pöntunarmagn: 5.000 stykki/forskrift
Sérstök/húðun: 10.000 stykki og upp
Að leggja fram teikningar eða sýni mun forgangsraða samsvörun við núverandi mót og draga úr mygluframleiðslu. Fyrir hástyrk forrit mælum við með 10B21 efni með 8,8-gráðu meðferð.
