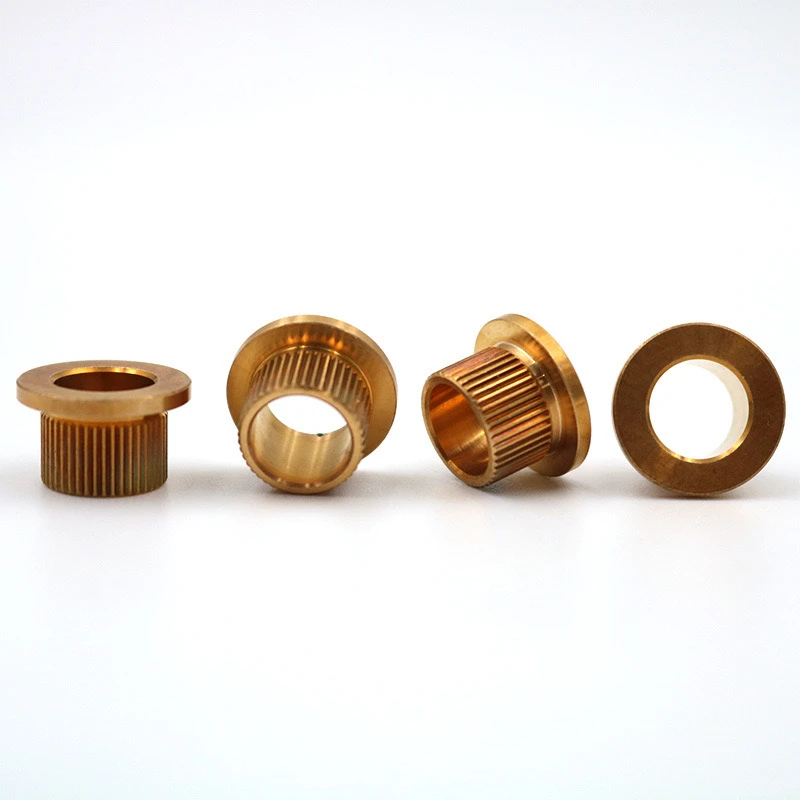

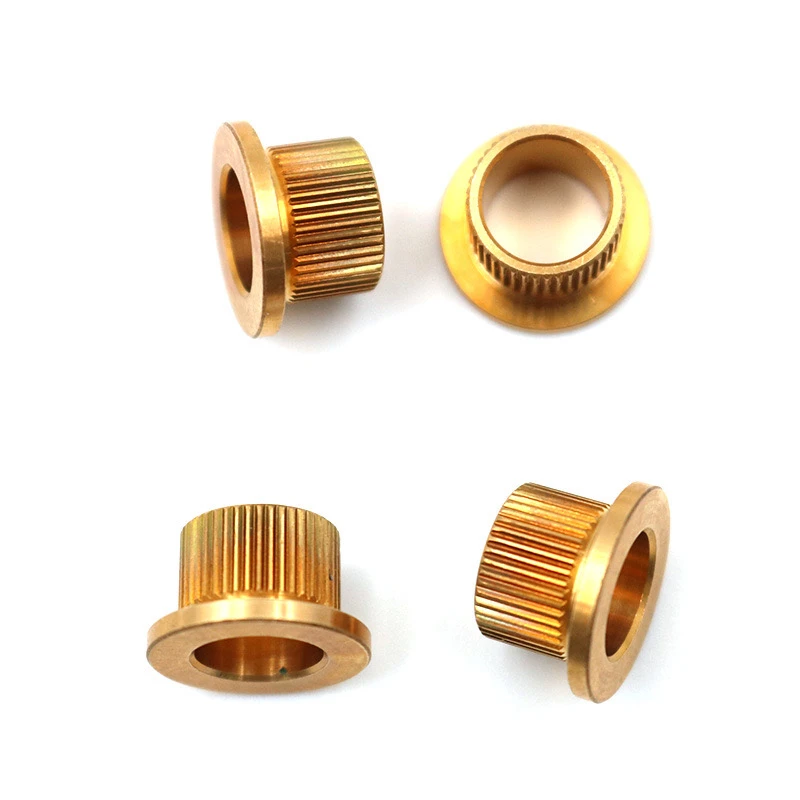

Eir hnoðraStep flans hnoð eru sérstaklega hönnuð hnoð sem sameina marga uppbyggingu og virkni. Þau eru fyrst og fremst notuð í forritum sem krefjast festingar, eiginleika gegn miði eða fagurfræði. Eftirfarandi er ítarleg lýsing á aðlögun þeirra, greinilega uppbyggð og einbeitt sér að lykilbreytum og varúðarráðstöfunum.
I. Kjarnaforskriftir
Efni
Brassagráður: H62. Efnisvottun (ROHS/REACH vottun er krafist) er krafist.
Yfirborðsmeðferð: Náttúruleg pólsk/nikkelhúðun (þykkt meiri en eða jafnt og 5μm)/passivation til að verja oxun.

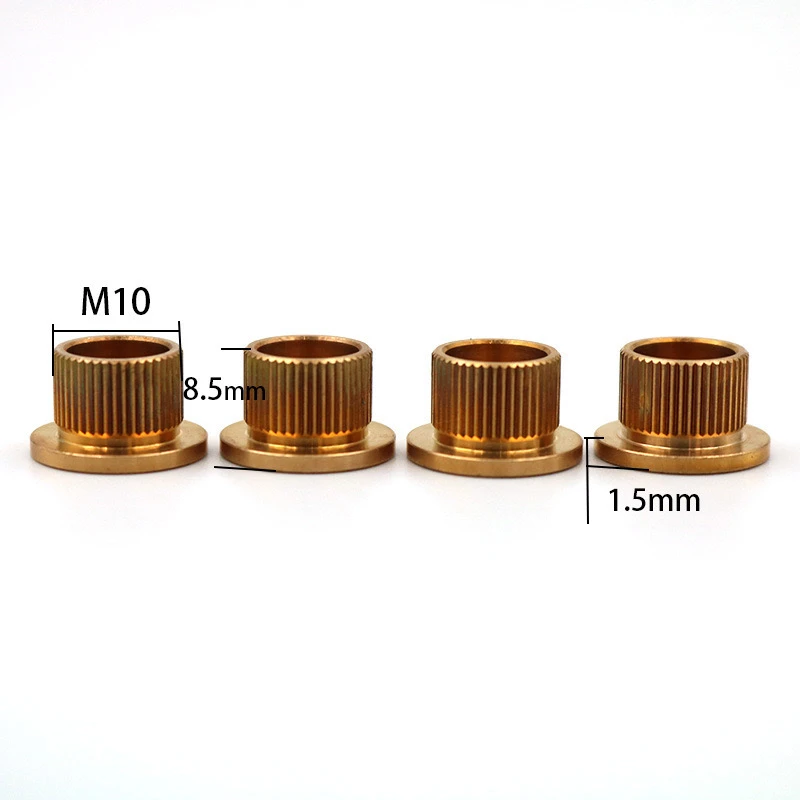

Uppbyggingarstærðir
Skref hönnun
Höfuðþvermál: Teikning eða forskrift viðskiptavina.
Þvermál skafts: Venjulega 0,5-1mm minni en höfuðið.
Skrefhæð: 1-3mm (stillanleg miðað við úthreinsun samsetningar).
Knurl gerð: Beinn/krosskornshnurling (ráðlagður stig 0,6 mm, tönn hæð 0,2 mm fyrir aukna eiginleika gegn miði).
Lengd svæðisins: 1/3-1/2 af heildar lengd skaftsins (endaþol ± 0,2 mm krafist).
Árangursforskriftir
Togstyrkur: meiri en eða jafnt og 300 MPa (dæmigert gildi fyrir H62 eir). Rýrnafli: Meira en eða jafnt og 2000 n (til að sannreyna út frá umsóknar atburðarás).
II. Lykilvinnslutækni
Kalt fyrirsögn: Höfuð og skref myndast samþætt til að forðast suðu. Ljúka verður hnoðri eftir að hafa lokið beygju til að koma í veg fyrir Burrs.
Umburðarstjórnun
Þvermál umburðarlyndi: ± 0,05 mm (Precision Assembly krafa).
Heildarlengd (L): ± 0,1 mm (fyrir venjulegar stærðir eins og 10 mm/15 mm).
Sérstakar kröfur
Flans Chamfer: 0,3 x 45 gráðu (til að forðast rispur samsetningar). Innri þráður/í gegnum gat: Ef krafist er forborunar, tilgreindu þráðarstærð (td, m4) eða gat í þvermál (Ø2 mm ± 0,05).
Iii. Skoðunarstaðlar
Víddarskoðun
Notaðu skjávarpa/CNC 3D skanni til að skoða fyrsta hópinn að fullu (síðari handahófi skoðun 5%).
Einbeittu þér að því að athuga heiðarleika hnoðra tannsniðsins (engar tennur sem vantar eða hrunnar brúnir).
Hagnýtar prófanir
Salt úðapróf: Engin ryð eftir 48 klukkustundir (nikkelhúðun).
Togpróf: Hermir upp á uppsetningu og hertu (ef meira en eða jafnt og 3 N · m er krafist).
V. algengar
Hönnunarátök: Fjarlægðin milli hnoðraðs svæðisins og þrepsins verður að vera meiri en eða jafnt og 1 mm til að forðast streitustyrk.
Efnisvalkostir: Ef krafist er hærri styrkur er mælt með áli brons (C95400, 30% hærri kostnaði).
Vottunarkröfur: Bifreiðar/lækningageirar þurfa ISO 9001 eða IATF 16949 vottun.
Mælt er með 2D teikningum eða 3D líkönum til að forðast villur í samskiptum og forgangsraða mikilvægum víddum er gefið til kynna.
Þessi vara kemur einnig jafnvægi á skilvirkni uppsetningar og umhverfissamhæfni, sem gerir hana að mjög virkri lausn meðal eir festingar.
