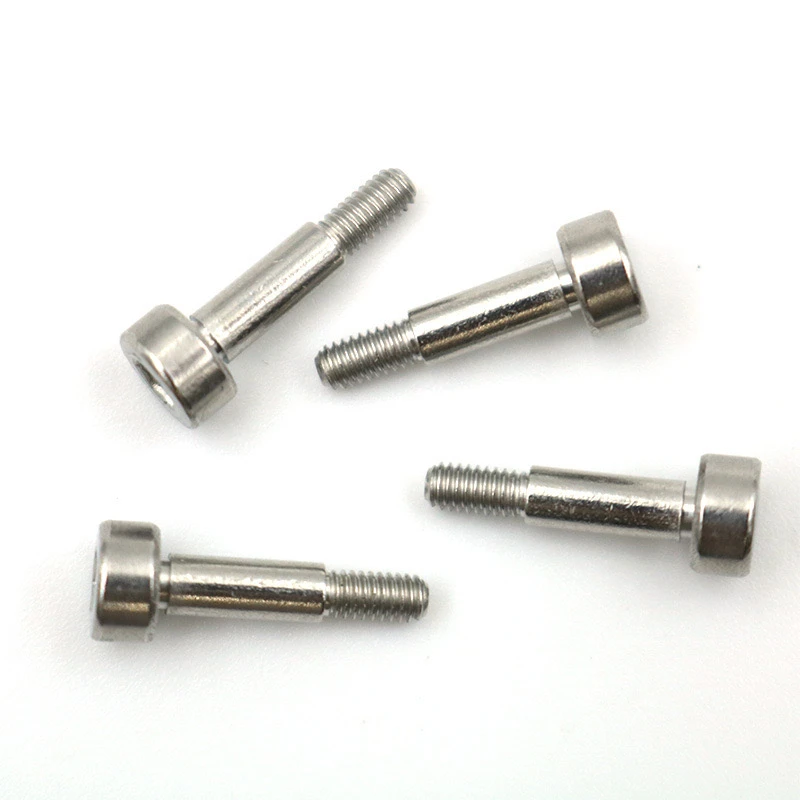

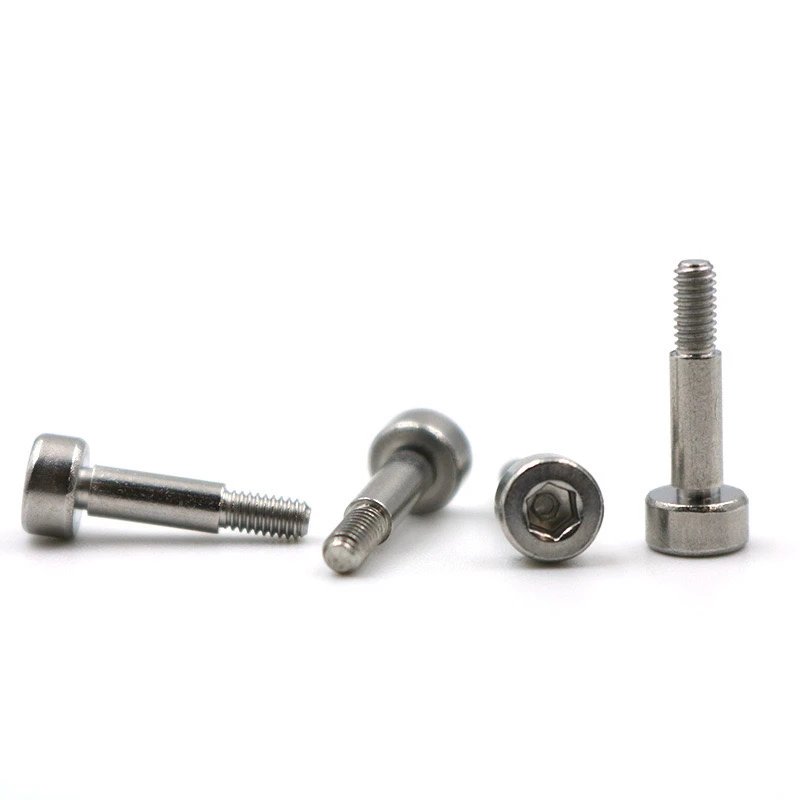

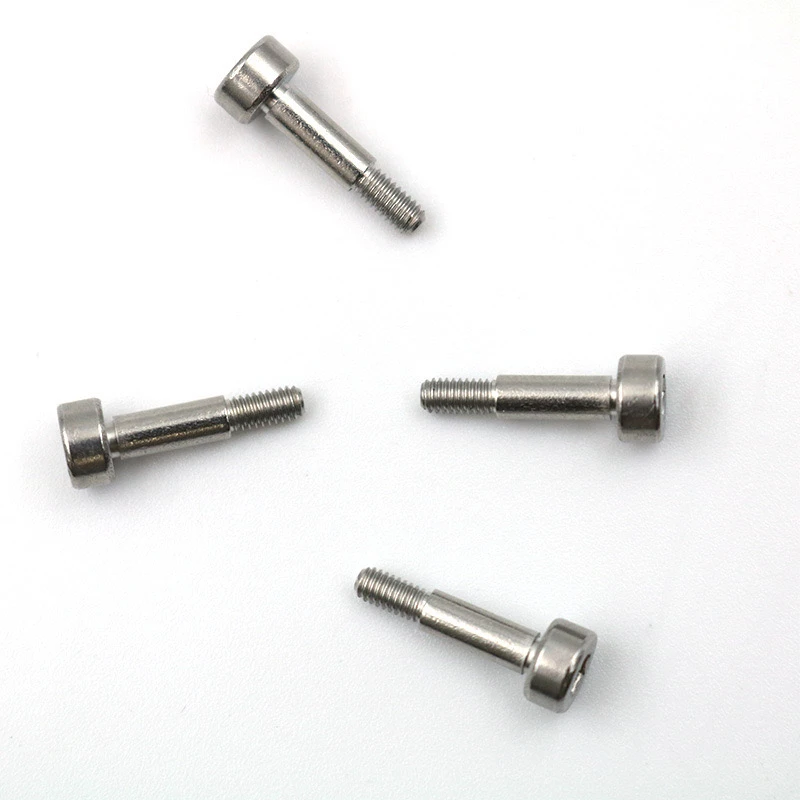

2-56 UNCryðfríu stáli sexhyrningshöfuð skrúfaer nákvæmni festing sem er hönnuð umhverfis skaft öxl. Það er hentugur fyrir samsetningarforrit sem krefjast staðsetningar, takmarkana eða sérstaka vélrænna eiginleika. Hér að neðan er ítarleg lýsing á sérsniðnum kröfum þess.
1.
Þráður forskrift: 2-56 UNC.
Efni: Fæst í 304/316 ryðfríu stáli, með ryðþolseinkunn tilgreind. Efni eins og títan ál og ál stál eru einnig fáanleg.
Yfirborðsmeðferð: Pasivation, nikkelhúð, rafsvif, PTFE húðun osfrv.
II. Uppbyggingaraðgerðir
Höfuðhönnun
Stixagon fals forskriftir: 0,05 "eða sérhannaðar.
Höfuðþvermál: Standard 4,0mm (stillanleg).
Höfuðhæð: 2,0mm (verður að passa við sexhyrningsinnstungu dýpt).
Öxl/gúmmí öxl
Polished þvermál stangar: φ2,5mm ± 0,02 mm (verður að vera stærri en aðal þvermál þráðar).
Skrefhæð: 1,5 mm (þol ± 0,05mm krafist).
Stöðvunaraðgerð: Tryggir slétt umskipti milli þreps yfirborðs og þráðs og virkar sem vélrænt stöðvun.
Þráðarlengd: Sérsniðin byggð á samsetningarkröfum (td 5mm, 8mm osfrv.).
Heildarlengd: Til að tilgreina (td 12mm, þ.mt höfuð, fáður stangir og snittari íhlutir).
Iii. Lykilferli kröfur
Umburðarlyndi staðlar: fáður stangir: H7 umburðarlyndi.
Þráður: Fylgist við ANSI B1.1 Standard, Go/No-Go Gauge skoðun.
Stærð: frávik milli fágaðs stangar og þráðarás minna en eða jafnt og 0,03 mm.
Yfirborðsáferð: fáður stangir: RA minna en eða jafnt og 0,8μm (spegill snúningur eða mala). Snittari: RA minna en eða jafnt og 1,6μm.
Hitameðferð: Tilgreindu hörku ef þörf krefur (td 316 Ryðfrítt stállausn meðhöndluð, HRC 22-28).
IV. Prófun og vottun
Full skoðun atriði: víddarþol, þráður Go/No-Go, yfirborðsgallar (sprungur/burrs).
Atriði blettaskoðunar: Salt úðapróf (td 48 klukkustunda hlutlaus saltúða), efnisgreining.
Vottun: Gefðu upp efnisgæðaprófunarskýrslu (MTC) og vélrænni eiginleikaprófunarskýrslu (td togstyrkur sem er meiri en eða jafnt og 700MPa).
V. Umbúða- og afhendingaraðferðaraðferð: Þynnupakkning (and-graft), tómarúmpoka (andoxun) eða samkvæmt kröfum viðskiptavinarins.
Auðkenning merkimiða: lotufjöldi, efni, forskriftir, magn.
Lágmarks pöntunarmagni: 500-1000 stykki (samningsatriði fyrir litla prufuhlaup).
Leiðartími: 15-20 dagar (með fyrirvara um staðfestingu á erfiðleikum með myglu/ferli).
VI. Athugasemdir
Sérstakar kröfur: Ef það er notað í háhita/ætandi umhverfi, er tilkynning fyrirfram til að aðlaga efnið eða ferlið.
Mælt er með staðfestingu á teikningu: CAD teikningar eða skýringarmyndir með lykilvíddir.
Frumgerð stig: 3-5 sýni eru til staðar til að sannreyna víddir og virkni.
Hægt er að betrumbæta ofangreindar upplýsingar út frá raunverulegri atburðarás (td lækningatæki, nákvæmni tæki). Mælt er með því að eiga samskipti við upplýsingar um birgja, svo sem kröfur um hleðslu og samsetningaraðferð (td truflunarpassa krefst aðlögunar á fáguðu stangarþolinu).
