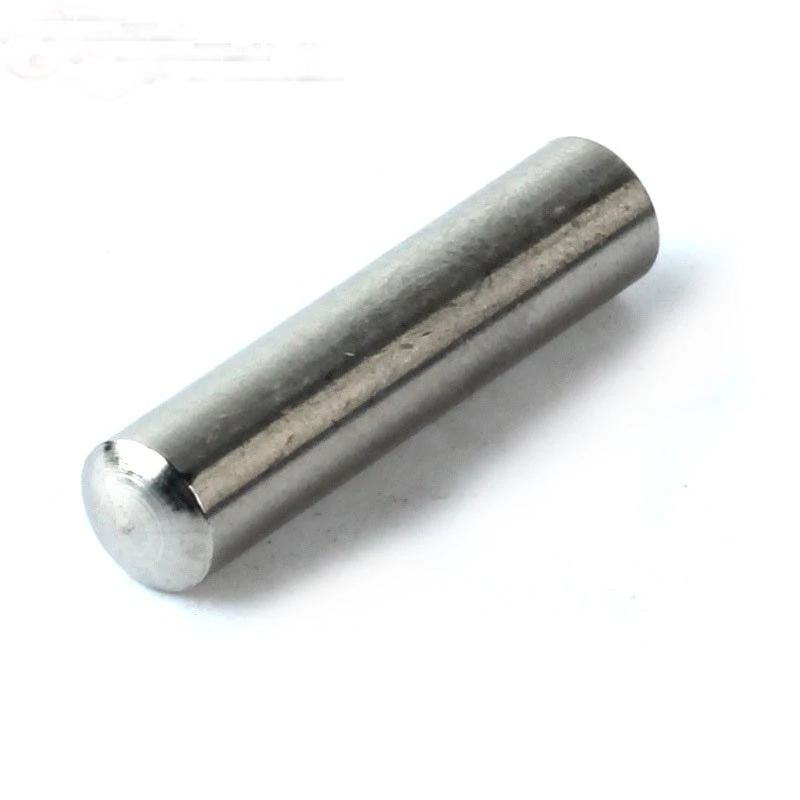

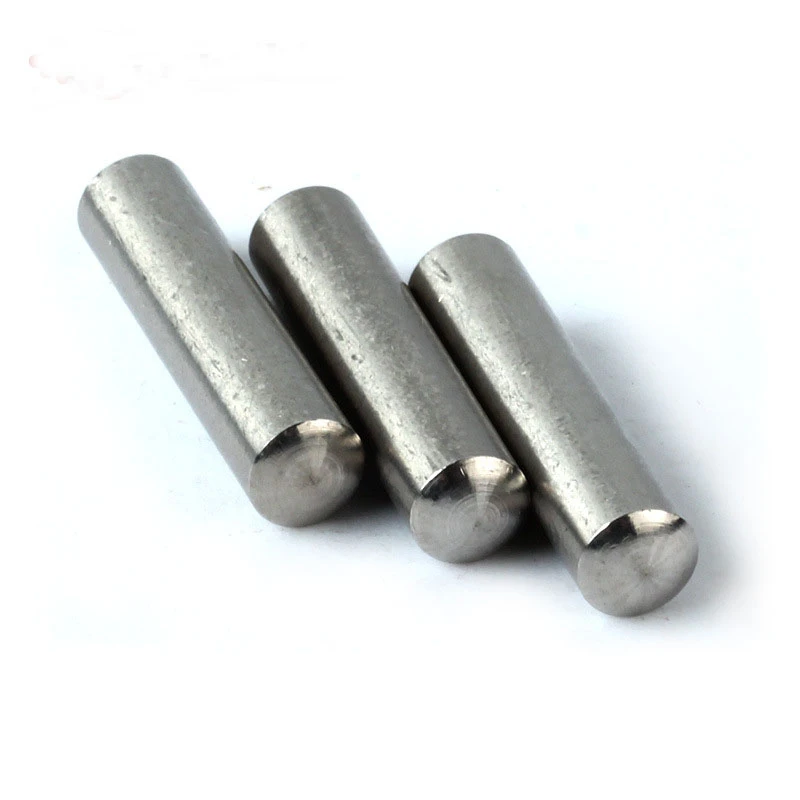

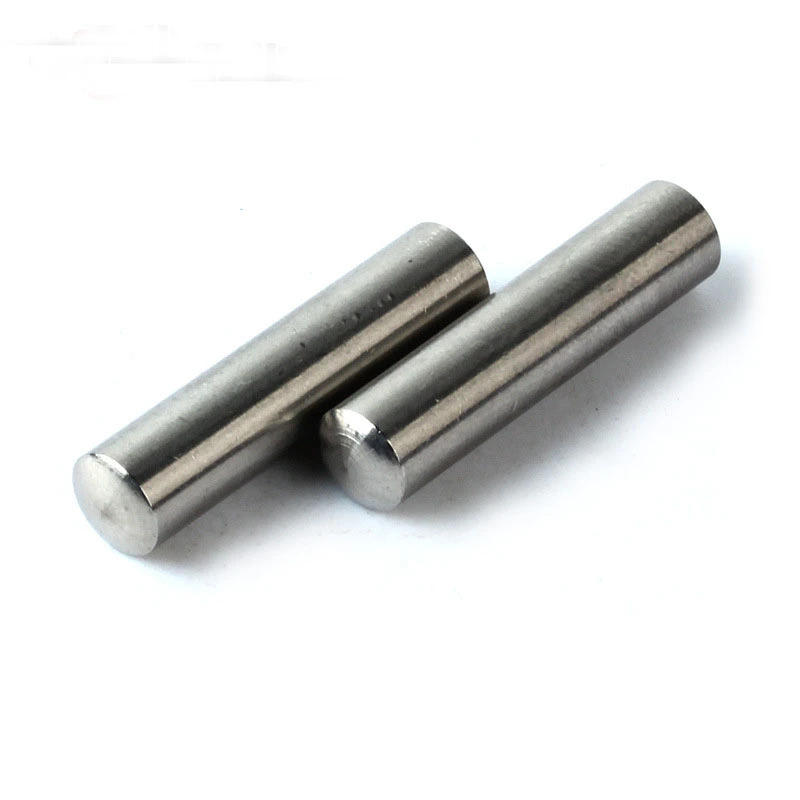

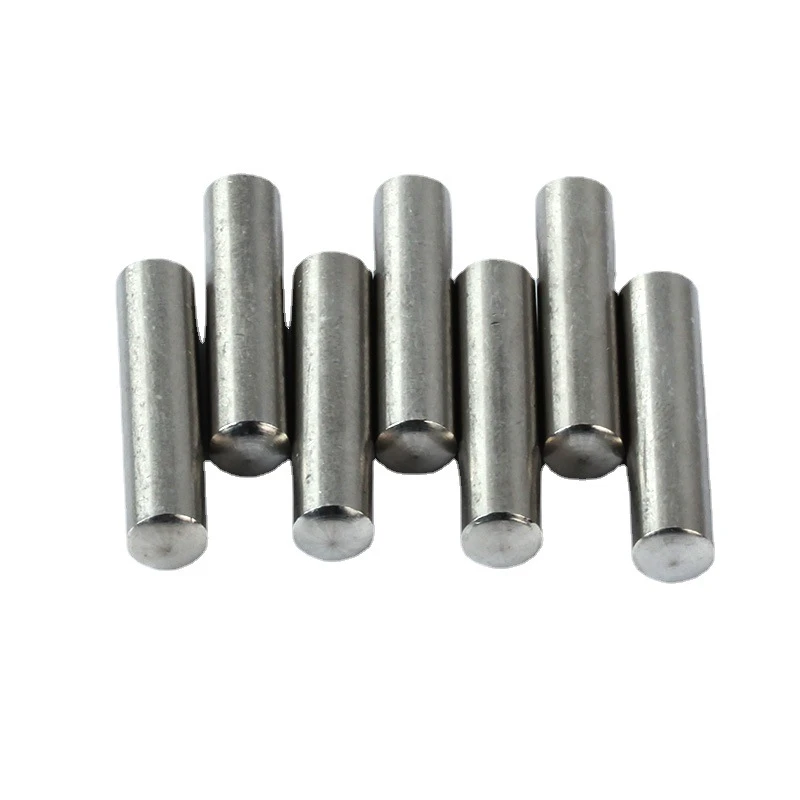

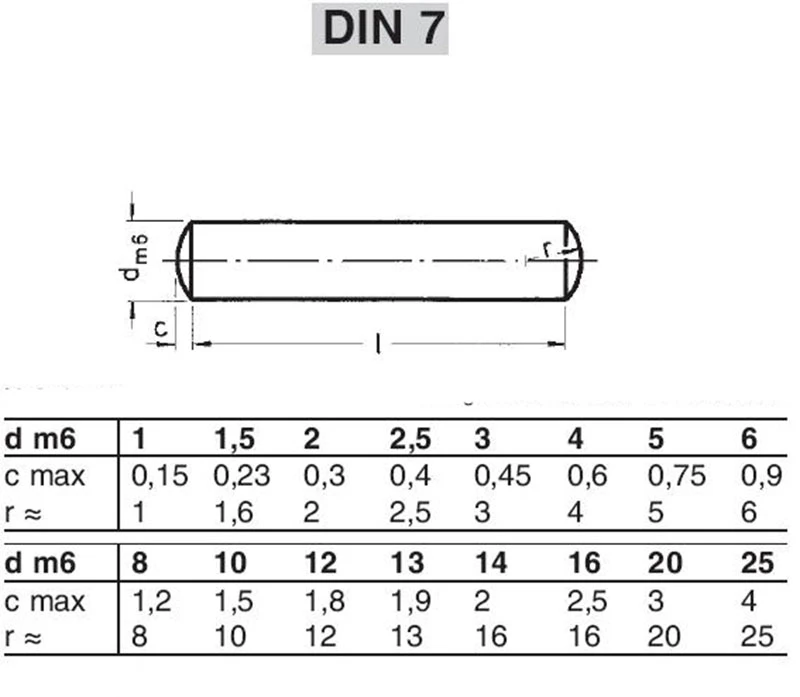

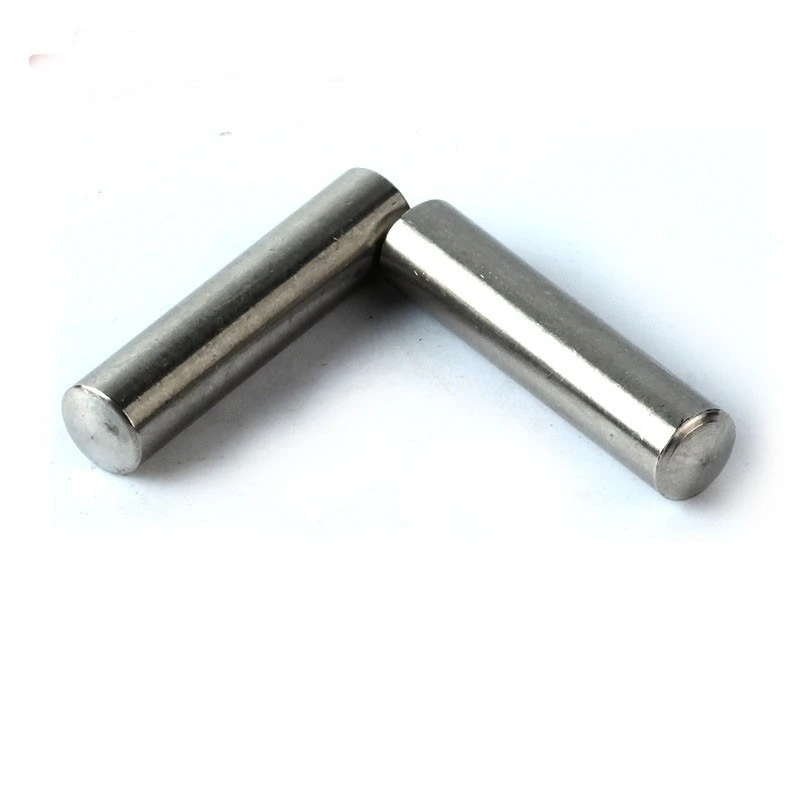

Din7 ryðfríu stáli pinna



Dowel pinnar (röðunarpinnar / festingarpinnar)

Dowel pinnar, einnig þekktir sem röðunarpinnar eða festingarpinnar, eru íhlutir sem nota göt á vinnustykki sem staðsetningartilvísun til að takmarka frelsisstig hlutar. Þeir stjórna línulegri hreyfingu meðfram x, y og z ásum, svo og snúningshreyfingu um þessa ás og takmarka þar með öll sex stig frelsisins. Í mótum eru pinnar pinnar fyrst og fremst notaðir á milli festra skrúfa til að tryggja staðsetningarnákvæmni. Þeir eru aðallega notaðir við samsetningarsamsetningu en geta einnig þjónað sem tengingar, ofhleðsluskyggni í öryggisbúnaði eða andstæðingur-losunaraðferðum. Grunngerðirnar innihalda sívalur pinna og taperpinnar.

Sívalur pinnar vs. taperpinnar

Mismunur á framleiðsluferli

Hægt er að mynda sívalur pinna en taperpinnar eru venjulega sérsniðnir.

Forrit

Sívalarpinnar eru hentugir fyrir staðsetningu með mikla nákvæmni (göt fyrir vélar) og geta staðist klippikraft.

Taper pinnar eru oft notaðir í forritum sem krefjast tíðar í sundur.

Hagnýtur munur

Sívalarpinnar eru þrýstir í reamed göt með smáum truflunum, sem geta borið hóflegt álag. Til að viðhalda staðsetningu nákvæmni og stöðugleika í liðum er ekki mælt með því að taka í sundur. Þau eru fyrst og fremst notuð til að röðun en geta einnig virkað sem tengingarpinnar eða öryggispinnar.

Taper Pins eru með 1:50 taper, sem veitir sjálfláta eiginleika, mikla staðsetningu nákvæmni og auðveld uppsetning. Endurtekin samsetning/sundurliðun hefur lágmarks áhrif á nákvæmni. Þeir eru aðallega notaðir til að röðun en geta einnig þjónað sem tengingarpinnar og þarfnast reamed göt.
