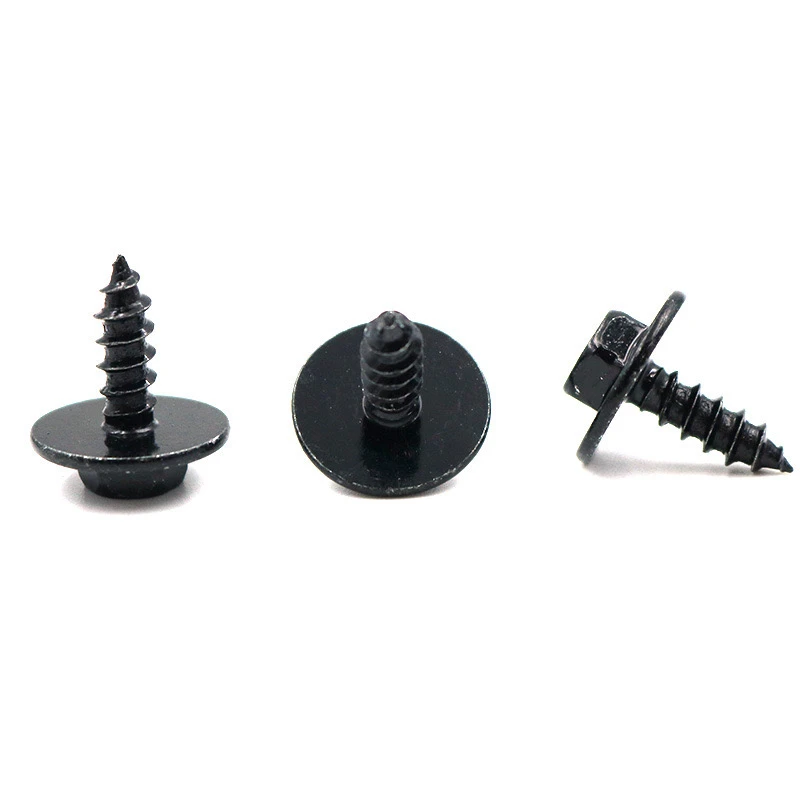

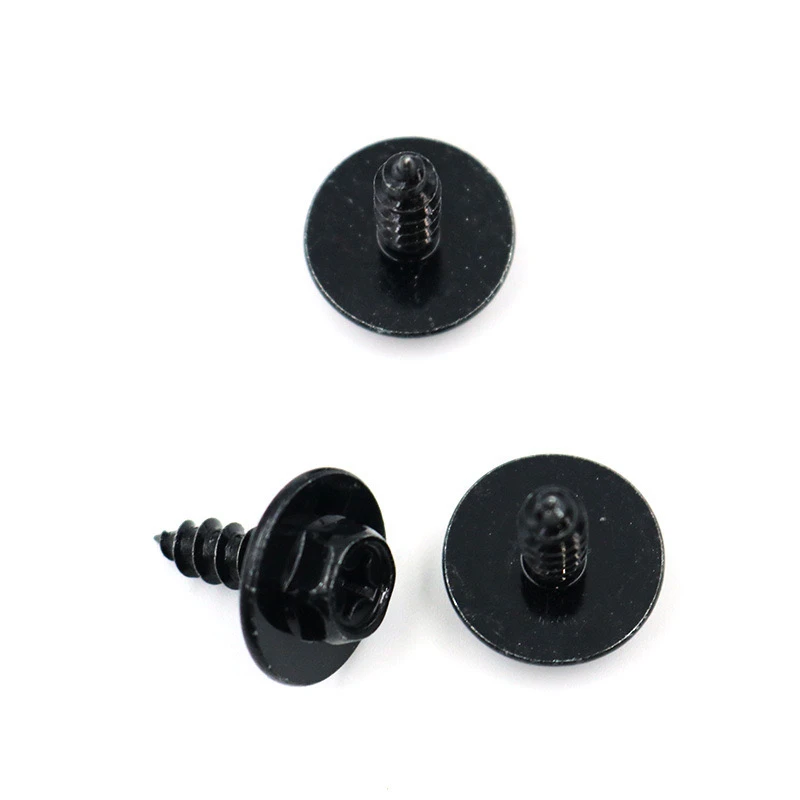

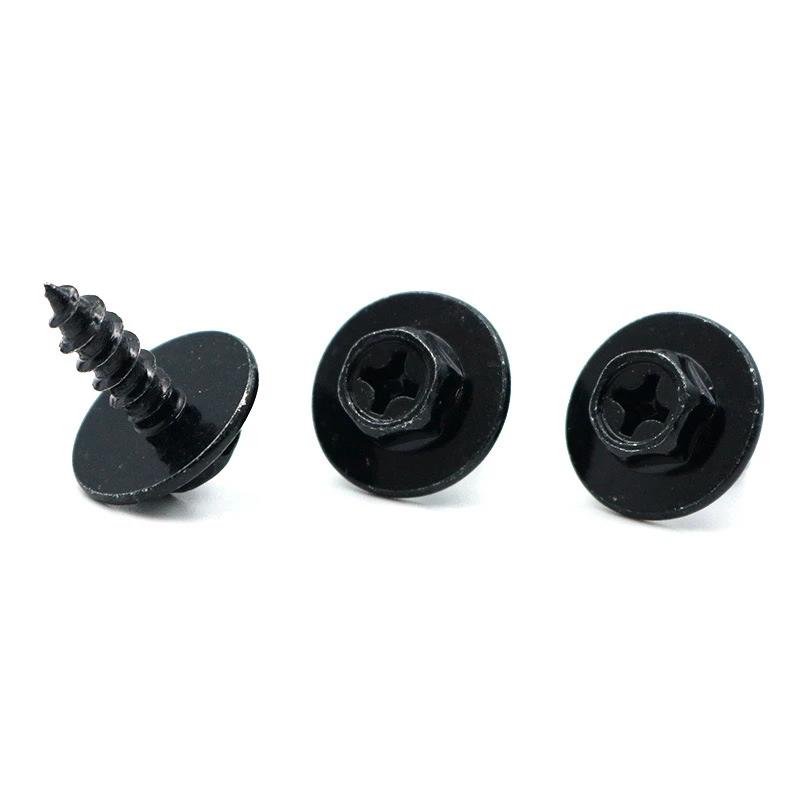

Þessi óstaðlaði, kaldhafði kolefnisstál sink-nikkel álfelgurl Sjálfstætt skrúfa, með svörtum, stækkuðum þvottavél, er afkastamikil festing. Þessi ítarlega tæknileg lýsing á yfirborðsmeðferðinni er skipulögð af lykilatriðum, jafnvægi fagmennsku og hagkvæmni.
1. undirlagsmeðferð
Dregið: Fjarlægðu fitu frá köldum yfirborði með basískri lausn (pH 10-12) við 60-80 gráðu í 5-10 mínútur.
Sýruhreinsun: Notaðu saltsýru eða brennisteinssýru í 1-3 mínútur til að forðast óhóflega tæringu.
Fosfat: A sinkfosfathúð (myndarþyngd 1,5-3,0 g/m²) bætir viðloðun síðari húðun og hentar fyrir háhleðslu.
2.
Bath Formúla: Zn²⁺ 8-12 g/L, Ni²⁺ 1-2 g/L (Zn-Ni hlutfall 12-15: 1)
Alkaline System (pH 13-14), aukefni eru fléttuefni (eins og EDTA) og bjartari
Ferli breytur: Núverandi þéttleiki 2-4 A/DM², hitastig 20-30 gráðu, málmi 15-25 mínútur. Hreyfing á bakskaut (tíðni 15-20 sinnum/mínúta) tryggir einsleitni.
Eftirmeðferð: Þriggja þrepa mótstraumur skola → passivation (þríhyrningur króm passivation, Cr³⁺ 0,5-1,0 g/l, pH 4,5-5,5) → Þétting (silanakerfi)
3. Svartur yfirborðsmeðferðarmöguleiki
Slappabólga valkosti
Svartur passivation: eftirmögnun krómata umbreytingarhúð. Lítill kostnaður en meðalþol (saltúða 48 klukkustundir).
Lífræn húðun: Epoxý plastefni Rafstöðueiginleikar úðahúð, þykkt 20-30μm, saltúða 500 klukkustundir eða lengur.
Oxun myrkur: Alkalín háhita oxun, aðeins skreytingar, engin ryðvörn.
4.. Staðfesting lykilárangurs
Viðloðunarpróf: Krossskorið próf nær stigi 0, beygjupróf (90 gráðu) sýnir enga flögnun.
Corrosion Resistance: Neutral salt spray test for >1000 klukkustundir, engin rauð ryð (sink-nikkel ál + þéttiefni).
Stýring núningsstuðuls: Húðaðar skrúfur verða að viðhalda núningstuðul milli 0,10 og 0,15.
6. Framleiðslu varúðarráðstafanir
Hydrogen Embrittlement Risk: Dehydrogenation treatment at 200°C for 2 hours must be performed within 4 hours after electroplating (required for hardness >32 HRC).
Litasamkvæmni: Black passivation baðlausnin verður að vera reglulega að greina fyrir Ni²⁺ innihald (stjórna því til<5ppm to prevent flaking).
Þessi ferli keðjuhönnun nær mikilli tæringarþol (sink-nikkel ál), skreytingareiginleikar (matt svart) og virkni (sjálfstætt og samþætt þvottavél), sem gerir það hentugt fyrir krefjandi umhverfi eins og bifreiðar og ljósmynda festingarkerfi. Í raunverulegri framleiðslu er mælt með því að framkvæma lítið lotupróf til að sannreyna viðloðun lagsins og nákvæmni þráðar.
