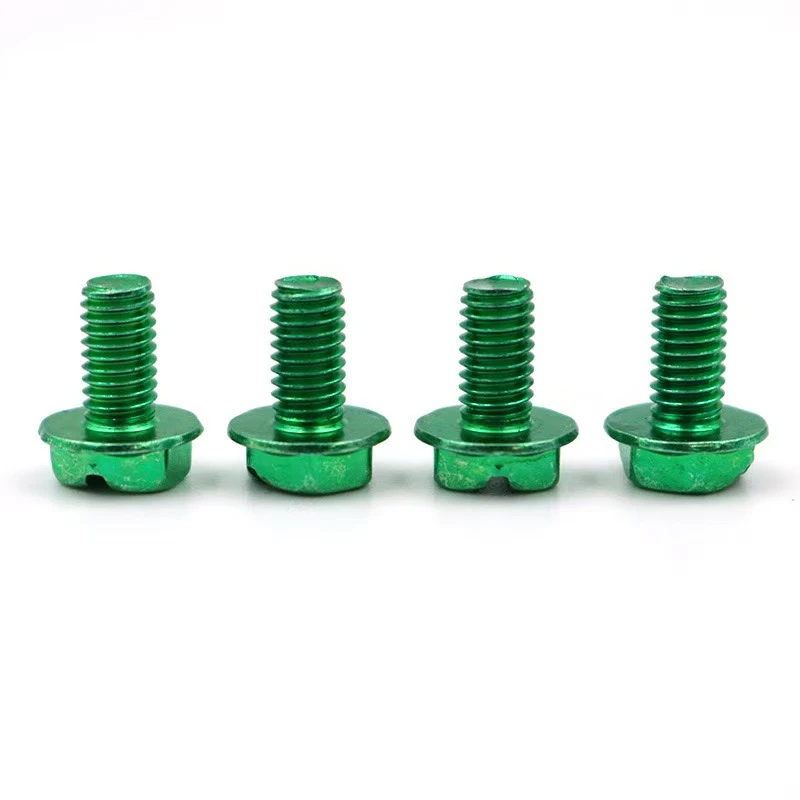

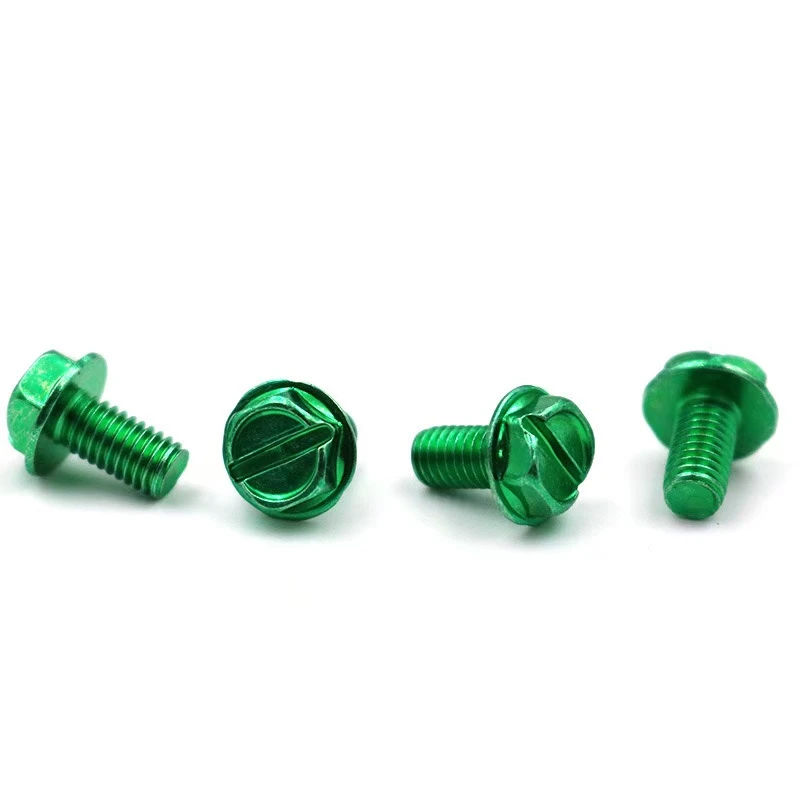

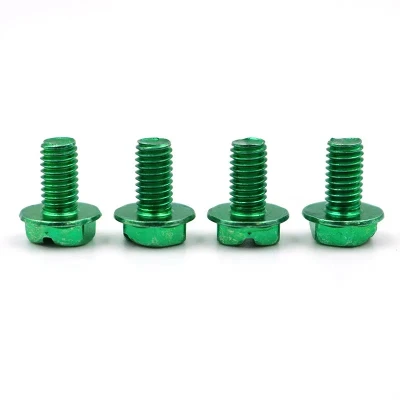

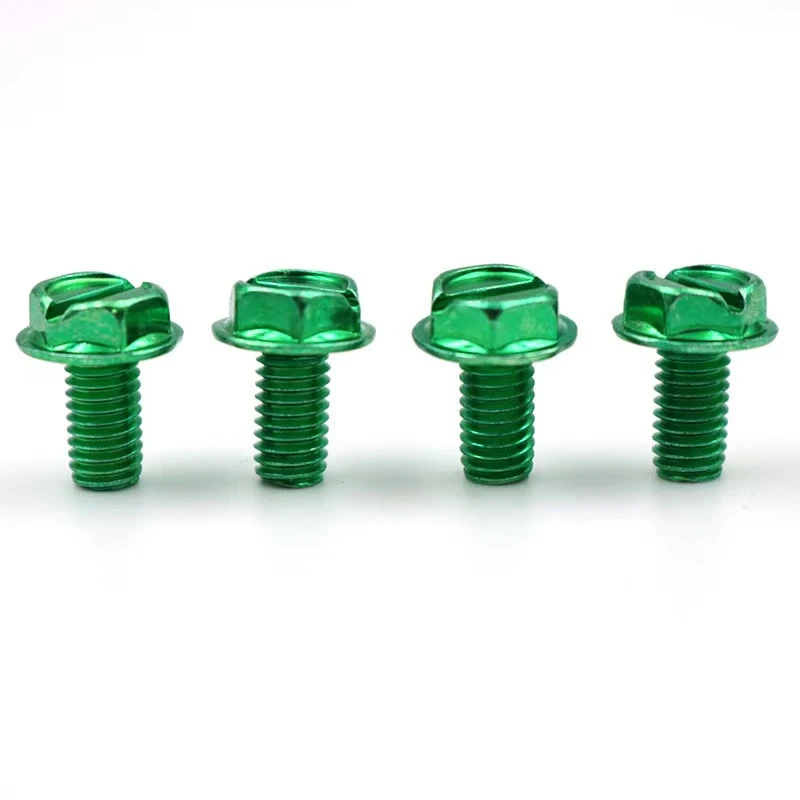

8-32 10-24 ytri sexhyrnd rifa grænt sink jarðvegsskrúfu. JarðtengingSkrúfaer sérstök jarðtengingarskrúfa sem aðallega er notuð til að jafna rafbúnað eða málmbyggingu. Eftirfarandi er kynning á notkun þess, skipulögð eftir atburðarás, jafnvægi á smáatriðum og lykilatriðum.
I. Skrúfforskriftir
8-32: ANSI fjöldi, stærð 8 skrúfa, 32 þræðir á tommu.
10-24: Stærð 10 skrúfa, 24 þræðir á tommu.
Grænt sinkhúð: ryð - og tæring - ónæm, hentugur fyrir rakt eða úti umhverfi.
Uppbyggingaraðgerðir
Ytri sexhyrningshöfuð: Hægt er að herða með skiptilykli eða fals, sem veitir mikið tog.
Rifa rifa: Samhæft við skrúfjárn, hentugur fyrir pláss - þvingað forrit.
II. Forrit
Rafmagns jarðtenging: Tenging búnaðarhúsnæðis við jarðtengingu strætó/leiðara.
Jarðtenging málmbyggingar: jarðtengingarkerfi eldingarvörn fyrir brýr, turn og önnur mannvirki.
Rafeindabúnaður: Að festa PCB jarðtengi þarf að nota læsingarþvottavélar.
Iii. Uppsetningarskref og lykilatriði
1. undirbúningur
VERÐ VIÐ: Sexhyrndur skiptilykill (fljótur herða) eða flat - skrúfjárn (fín aðlögun).
Toglykill (venjulegt tog er krafist við mikilvægar aðstæður, td um það bil 5,6 N · m fyrir 8-32 skrúfur).
Yfirborðsundirbúningur: Fjarlægðu olíu og oxíð úr snertiflötunum til að tryggja leiðni.
2.. Uppsetningaraðferð
Borun og slá: 8 - 32: Pre-boraðu gat um það bil 3,5 mm í þvermál (#29 borbit); 10-24: Um það bil 4,1 mm í þvermál (#25 bora). Notaðu viðeigandi tappa til að tappa, viðhalda lóðréttri stöðu.
Skrúfa festing: Settu jarðtengilinn í gatið og hertu nokkra þræði handvirkt til að forðast kross - þráður. Að lokum, hertu með tæki til að tryggja að það sé ekkert bil milli flugstöðvarinnar og snertiflötanna.
Festing: Bætið við vorþvottavél eða þráðarlás (fyrir titring - sem er tilhneigingu til).
3. Varúðarráðstafanir
Yfirlitsáhætta: Grænu sinkhúðin getur afhýtt vegna ofangreinds og skerðir tæringarþol.
Staðfesting leiðni: Prófaðu jarðnæmi eftir uppsetningu (mælt með minna en eða jafnt og 1Ω).
Reglubundin skoðun: Í röku umhverfi skaltu skoða Ryð árlega.
IV. Algengt vandamál - Að leysa vandamál
Strippað þráðarmeðferð: Skiptu um skrúfuna með stærri stærð (td, ef 8-32 skrúfa er með strípaða þræði, notaðu 10-24 skrúfu) eða notaðu þráðarhylki.
Ryð fjarlægja: Úða með losunarefni og liggja í bleyti í 10 mínútur áður en haldið er áfram.
V. Ráðleggingar um val
8-32: Ljósbúnaður, þunnar plötur (1-2mm þykkt).
10 - 24: Þungir skápar, umhverfi með háum vefjum (eins og jarðtenging rafall).
Ofangreind skref tryggja örugga uppsetningu jarðvegsskrúfunnar og tryggir bæði rafmagnsöryggi og vélrænan styrk. Aðlaga þarf nákvæmar leiðbeiningar eftir sérstökum rekstrarskilyrðum.
Með ofangreindri hönnun nær þessi tegund af skrúfum jafnvægi milli rafmagnsöryggis og vélrænnar áreiðanleika, sem gerir það að kostnaði - skilvirkan, stöðluð þáttur í jarðtengingarkerfi.
