Cup - Head HexagonfalsskrúfurMeð hálfri - þráða er algeng vélræn festing. Eftirfarandi útskýrir hvernig á að nota Cup - Head Hexagon falsskrúfur. Þessi hluti mun fjalla um einkenni þeirra, viðeigandi atburðarás, notkunarleiðbeiningar, lykilatriði og algengar spurningar.

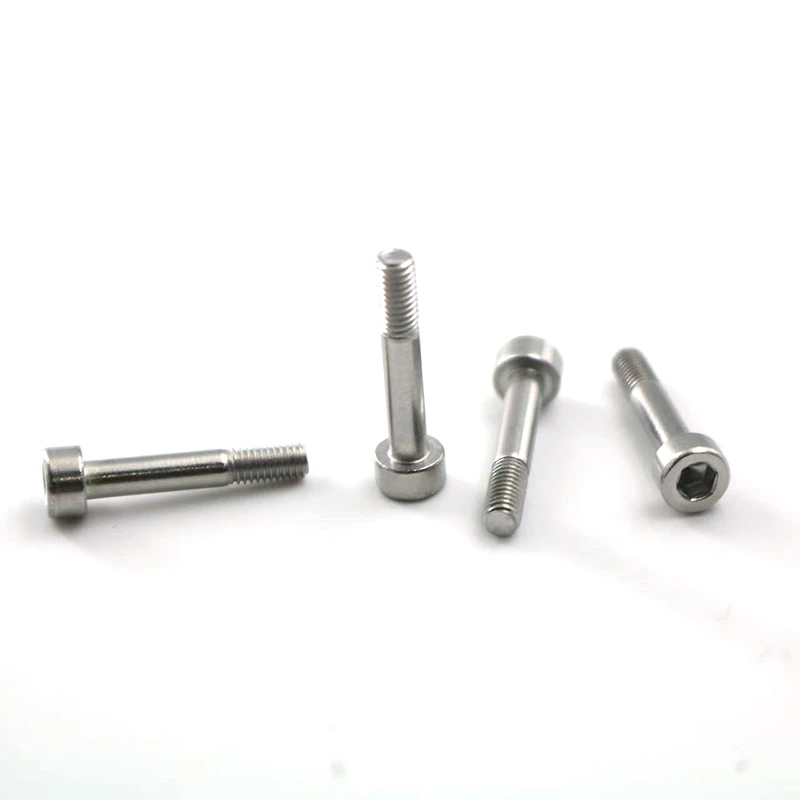

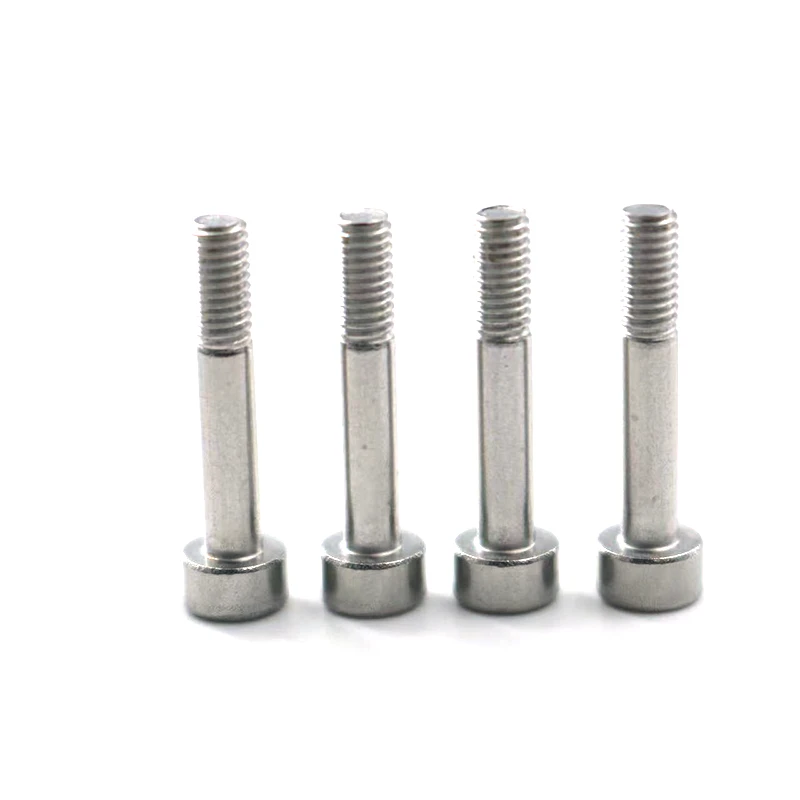

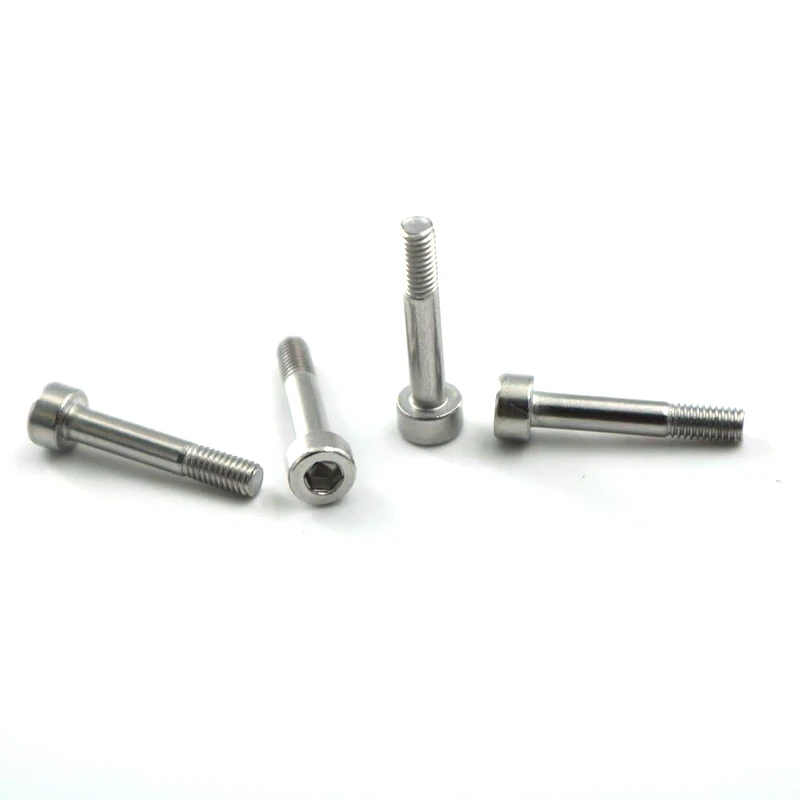

1. bollar - höfuð Hexagon falsskrúfur með hálfri - þráðhönnun
Cup - höfuð: sívalur höfuð með flatri topp og lóðréttum sívalur hliðum. Þessi hönnun býður upp á stórt skiptilykill yfirborð og þrýsting - legu svæði.
Hexagon: Höfuðið er með sexhyrnd gat og þarfnast Allen skiptilykils til að herða og losa.
Half - Þráður: Skrúfan skaft samanstendur af tveimur hlutum:
Látlaus: Óþekktur hlutinn, með tiltekinni lengd.
Þráður: snittari hlutinn.
Metric forskriftir (M3, M4, M5): Vísar til þvermál þráðsins. M3 er 3mm, M4 er 4mm og M5 er 5mm. Þetta eru algengustu mælikrúfastærðirnar.
Hannað fyrir: The Plain Shank veitir bráðabirgða- eða nána úthreinsun sem passar við í gegnum - gatið á tengdum íhlut. Það veitir staðsetningu, miðju og klippaþol meðan það kemur í veg fyrir að þræðirnir taki þátt í klippingu og verji þá gegn skemmdum. Þráður hlutinn grípur að fullu snittari gat hins hlutans og veitir sterkan axial klemmukraft.
II. Forrit og kostir
Forrit: Tengingar sem krefjast nákvæmrar staðsetningar og miðju: Slétt stöng passar inn í í gegnum - gat til að koma í veg fyrir geislamyndun milli hlutanna tveggja. Algeng forrit fela í sér vélræn mannvirki, djús, mót, sjálfvirkni búnaður og 3D prentarar.
Tengingar sem krefjast klippaþols: Slétt stöng hefur stærri þvermál (jafnt og aðal þvermál þráðarinnar) og þolir krafta hornrétt á skrúfusásinn betur en þræðir.
Tengingar sem krefjast tíðar í sundur: sexhyrnd höfuðdrif býður upp á mikið tog og er minna tilhneigingu til að svipta, sem gerir það áreiðanlegri en Phillips eða rauf skrúfur.
Umsóknir sem krefjast geimþvingana: Í samanburði við sexhyrnd höfuðskrúfur hefur bikarhausinn ekkert útsett skiptilykilrými og þarf aðeins eitt gat til notkunar, sem gerir það samningur.
Kostir: mikið álag - burðargeta: Höfuðið er með stórt snertissvæði, mikið forhleðsla og örugg tenging.
Mikil nákvæmni: Sexhyrnd höfuðdrif er minna tilhneigingu til að renna og getur beitt nákvæmu togi.
Snyrtilegt og fagurfræðilega ánægjulegt: Eftir uppsetningu er höfuðið afhjúpað og gefur því iðnaðar og traustara útlit en Cou.
Iii. Ítarlegar notkunarskref og aðferðir
Undirbúningur:
Veldu réttu skrúfuna: Staðfestu forskriftir skrúfunnar, lengd og árangursmat samkvæmt hönnunarkröfum. Veldu réttan sexhyrndum skiptilykli: Notaðu alltaf skiptilykil sem passar nákvæmlega við skrúfustærðina.
Viðvörun: Notkun undirstærðs skiptilykils getur skemmt skiptilykilinn og skrúfgatið verulega, sem gerir það ómögulegt að fjarlægja skrúfuna.
Vinnsla göt
Í gegnum göt: Þvermál borholsins ætti að vera aðeins stærri en fágað skaftþvermál skrúfunnar (til dæmis er hægt að bora M4 fágað skaft um það bil 4mm; A í gegnum gat er hægt að bora í 4,2 mm eða 4,3 mm). Gakktu úr skugga um að fágaða skaftið geti farið vel og án þess að sveiflast.
Snittari holur: Bankar er krafist. Strangir staðlar eiga við um þvermál borholunnar: Dýpt snittari gatsins ætti að vera að minnsta kosti 1,2 sinnum lengd skrúfunnar.
Uppsetningarskref:
Jöfnun: samræma hlutina tvo sem á að tengja og tryggja að í gegnum gatið og snittari gatið sé í takt.
Settu inn: Settu fágaða skaftið á skrúfuna í gegnum gatið á efri hlutanum.
Settu: Þráðu skrúfuna varlega í snittari gatið á undirliggjandi íhlutanum Nokkrum beygjum með höndunum til að tryggja að það sé enginn skekkja og að þræðirnir taki vel. Þvingaðu aldrei skrúfuna inn með skiptilykli, þar sem þetta getur auðveldlega skemmt þræðina.
Herða: Notaðu rétta stærð Allen skiptilykilsins og settu skrúfhausinn lóðrétt þar til hann stoppar. Herðið jafnt í réttsælis.
Notaðu tog: Fyrir mikilvægar vélrænar tengingar skaltu nota toglykil sem er stillt á ráðlagt toggildi. Þetta tryggir nægilegt forhleðslu án þess að brjóta skrúfuna eða skemma þræðina.
IV. Lykilatriði og algeng mistök
Villur um val á skiptilykil: Að nota óviðeigandi eða slitna skiptilykil er aðalorsökin á hálku skrúfuþráða. Þegar þræðirnir renna verður flutningur mjög erfiður.
Skjótt aðgerð: Bilun í því að setja skiptilykilinn lóðrétt og beita þrýstingi getur skemmt skrúfgatið í „seesaw“ hreyfingu, dregið úr snertiflokknum og valdið hálku.
Ruglingslegt í gegnum - gat og snittari gatastærðir
Mistök: Borun í gegnum gatið sömu stærð og snittari grunnholið. Þetta getur valdið því að fáguðu stöngin geta ekki farið í gegnum eða nuddað á móti þræðunum þegar farið er í gegnum og skaðað tenginguna.
Villa: Borun á snittari gatið sömu stærð og í gegnum gatið. Þetta kemur í veg fyrir árangursríka þráðarmyndun og leiðir til skorts á klemmingarkrafti.
Rangt herða tog
Yfir - losna: Tengingin er ekki örugg og getur auðveldlega losað og fallið af meðan á notkun stendur.
Yfir - hertu: Þetta getur valdið því að skrúfan teygir sig, brotnar eða valdið þráðnum í snittari gatinu til að strimla („Stripping“). Litlar skrúfur eins og M3 og M4 eru mjög brothættar og sérstaklega viðkvæmar fyrir því að brjóta.
Hreinsun: Fyrir uppsetningu skaltu ganga úr skugga um að skrúfgatið sé laust við óhreinindi eins og járnskrár og olíu, þar sem það getur haft áhrif á nákvæmni togsins og styrk tenginga.
Þessi uppbyggða og vel - ítarleg notendahandbók gerir þér kleift að skilja og læra að nota þessa skrúfu á skilvirkan hátt og tryggja að þú fáir vöruupplifunina og gildi sem þú vilt.
