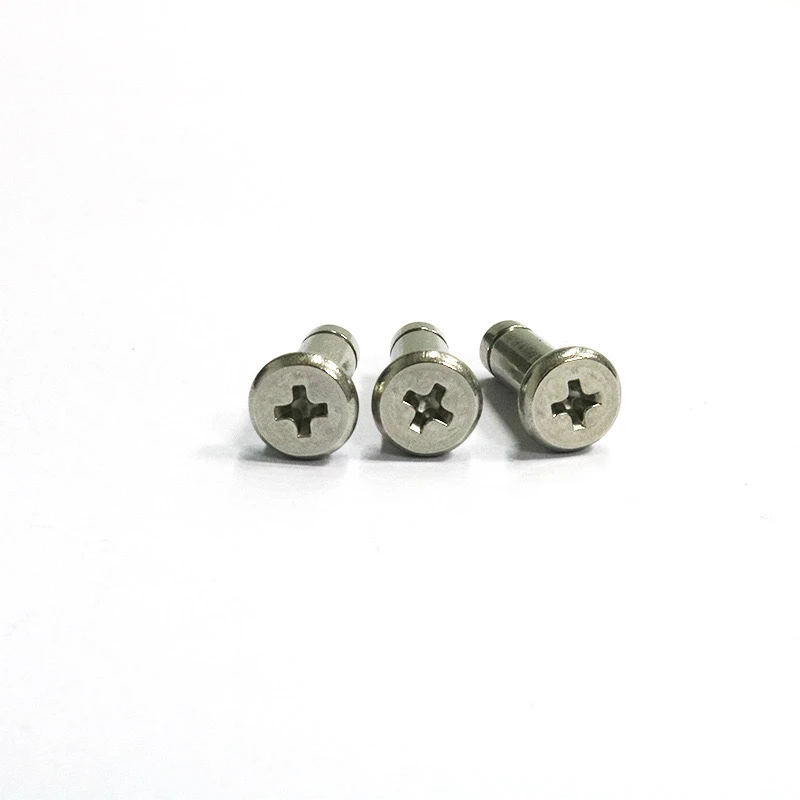

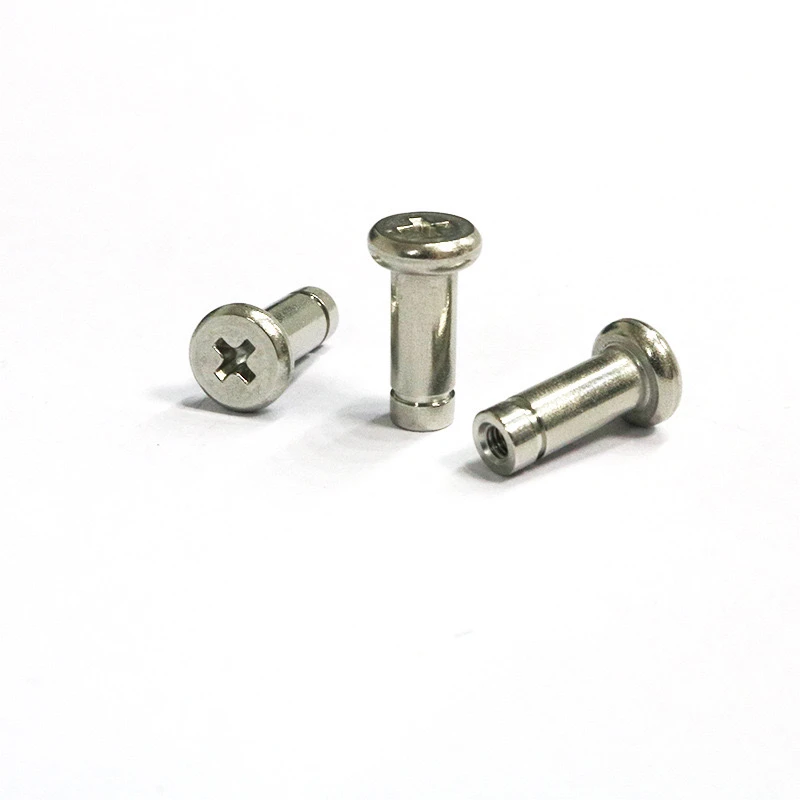

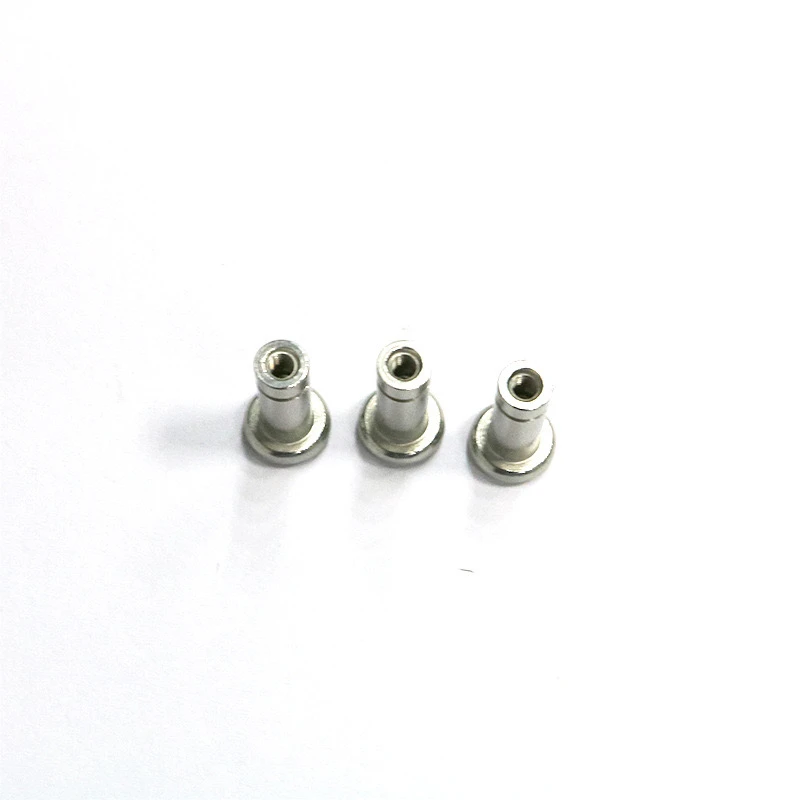

Eftirfarandi er ítarleg leiðarvísir um notkunRyðfrítt stál 304Cross Flat Head Slotted Pins/Pins/Circlip Staðfestar pinnar (sívalur, stærðir M3-M10), flokkaðir eftir umsóknar atburðarás.
I. Yfirlit yfir vöru
Efni: A 2 304 ryðfríu stáli, tæringarþolinn, hentugur fyrir rakt, súrt og basískt umhverfi.
Eiginleikar
Cross Head: Hægt að setja upp með Phillips skrúfjárni, með hönnun sem ekki er miði.
Rifa: raufin er notuð til að setja upp hring og koma í veg fyrir axial tilfærslu.
Sléttur stangir sívalur: Nákvæmni passar gatið fyrir staðsetningu eða tengingu.
Algengar stærðir: M3, M4, M5, M6, M8, M10 (þvermál x lengd valfrjálst).
II. Grunnforrit
Staðsetningarpinnar: notaðir til að samræma vélræna íhluti (svo sem mót og gírkassa) og festa þá á sínum stað í gegnum truflunarpassa.
Dæmi: Ýttu á M6 pinna í grunngat og festu síðan hlífðarplötu til að tryggja samsöfnun.
Fixing skaft: Notað sem snúningsskaft, með hringrás í lokin til að koma í veg fyrir fallbrot.
Uppbyggingartenging: Hnetur skipta um bolta, hentar fyrir forrit sem krefjast tíðar í sundur.
Iii. Uppsetningarskref
1. Grunnuppsetning (engin Circlip)
Verkfæri: Phillips skrúfjárni, gúmmí mallet.
Ferli:
A. Hreinsið gatið til að tryggja að það sé laust við burrs.
b. Settu gatið og skrúfaðu pinnann handvirkt inn þar til hann situr að fullu í kross raufinni.
C. Herðið með skrúfjárni (viðmiðunartogi: M3 ≈ 0,5 N · m, m8 ≈ 10 n · m).
2. Uppsetning Circlip (hönnunar gegn miði)
Verkfæri: Circlip tang, þjöppur.
Lykilskref:
A. Mældu þvermál pinna raufarinnar og passaðu við samsvarandi hringinn (td M5 pinna með 5mm hringrás).
b. Settu pinnann í gatið og notaðu Circlip tang til að prófa hringinn í raufina.
C. Athugaðu hvort hringinn sitji að fullu í raufinni til að koma í veg fyrir losun.
3. Uppsetning truflana á truflun
Umsókn: Staða með mikla nákvæmni (td legu).
Aðferð:
Vélu þvermál gatsins í 0,01-0,03mm minni en pinninn.
Settu saman með pressu eða frystingaraðferð (skreppa saman pinnann) til að forðast aflögun af völdum áhrifa.
IV. Varúðarráðstafanir
Val meðmæli: 316 ryðfríu stáli er ákjósanlegt fyrir rakt umhverfi; Kraftmikið álag þarf sannprófun á klippingu.
Uppsetningartengingar: Ekki of mikið, þar sem það getur valdið því að krossgjöfin er rönd.
Hringrásaropið ætti að forðast hreyfingarleiðina til að koma í veg fyrir óvart hæng.
Viðhald: Athugaðu reglulega mýktinn og smyrjið með WD-40 ef ryð kemur fram.
V. Algengar vandamálalausnir
Vandamál 1: Laus pinna.
Lausn: Notaðu loftfirrt lím eða skiptu um pinnann með stærri stærð (td M4 til M5).
Vandamál 2: Circlip aðskilinn.
Lausn: Athugaðu hakið fyrir slit og skiptu um það með þykkari hringrás.
VI. Dæmi um umsókn
M3/M4: Staðsetningarrásir fyrir nákvæmni hljóðfæri.
M6/M8: Landbúnaðarvélar lamir og færibönd festingar.
M10: Tengingar á þungum búnaði, með tvöföldum festingarfjöðrum fyrir titringsvernd.
Með réttri vali og réttri uppsetningu veitir þessi tegund af pinna mjög áreiðanlegri vélrænni tengingu og staðsetningu.
