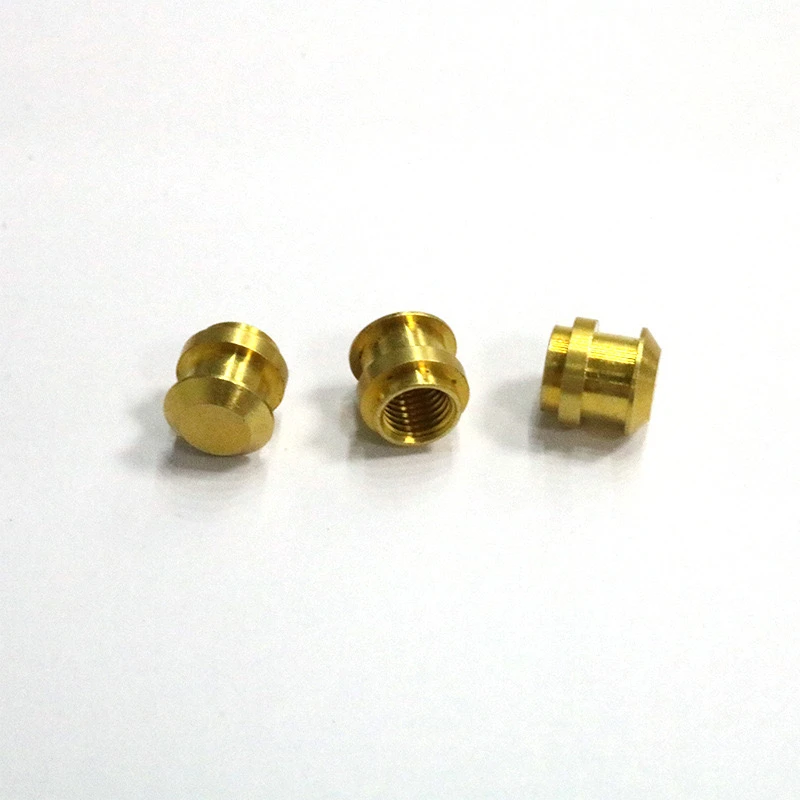

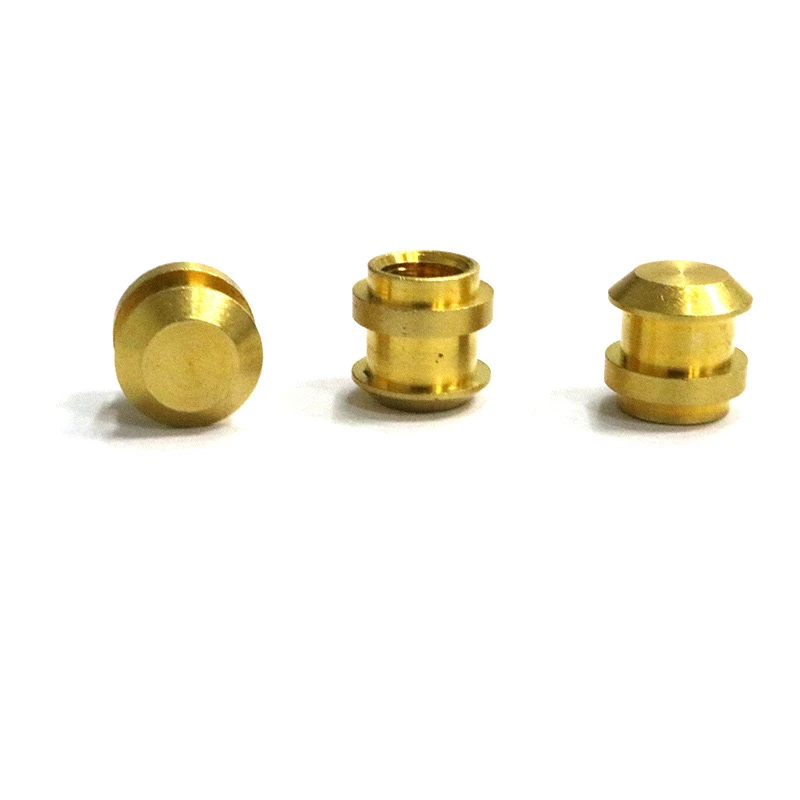

Koparhnetusúla (einnig þekkt sem koparpinnar, snittari kopardálkur) er málmtengi með innri og ytri þræði, venjulega notaðir í rafeindabúnaði, vélrænni mannvirkjum eða plasthlutum, til að laga, styðja eða framkvæma rafmagn. Eftirfarandi eru notkun og varúðarráðstafanir á koparhnetusúlunni:
1. Algengar gerðir af koparhnetusúlu
Í gegnum Hole Type: Það eru þræðir að innan og utan, keyra í gegnum allan dálkinn.
Blindhol gerð: Það er aðeins annar endinn með innri þræði og hinn endinn er lokaður.
Ýttu á gerð: innbyggt í plast eða málm undirlag með þrýstingi.
Gerð suðu: Fest við undirlagið með suðu (svo sem lóða, leysir suðu).
2.. Uppsetningarverkfæri og efni
Verkfæri: Rafmagns lóða járn (fyrir suðu), heitt pressu, troðandi tang, skrúfjárn, skiptilykill, staðsetningarbúnað osfrv.
Aukaefni: hitaleiðandi kísillfitu (fyrir hitaleiðni), þráðarlím (til að koma í veg fyrir losun), hreinsiefni (til að fjarlægja oxíðlag) osfrv.
3.. Uppsetningarskref
1. Press-in aðferð (á við um plasthluta)
Skref:
Forvinnsla gat á plasthlutanum sem passar við ytri þvermál koparhnetusúlunnar (þvermál gatsins er aðeins minni en ytri þvermál hnetusúlunnar til að tryggja truflun passa).
Hitið koparhnetusúluna eða plastholið (Hot Pressing Method) og ýttu á hnetusúluna í gatið með troðandi tól.
Eftir kælingu minnkar plastið og festir hnetusúluna.
Athugasemdir:
Stjórna hitastiginu til að forðast aflögun plasthlutans.
Ýttu á jafnt til að koma í veg fyrir halla.
2. lóðaaðferð (á við málm undirlag)
Skref:
Hreinsið yfirborð undirlagsins og koparhnetusúlunnar og fjarlægðu oxíðlagið.
Notaðu rafmagns lóða járn eða endurflæðir lóðun til að laga hnetusúluna á málm undirlagið með lóðmálmu.
Eftir að hafa kælt, athugaðu hvort lóðmálmurinn er staðfastur.
Athugasemdir:
Kopar leiðir hita hratt, svo krafist er hágæða lóða járns.
Forðastu lóða stífluðu þráðinn.
3. Þráður skrúfunaraðferð (innbyggð uppsetning)
Skref:
Forvinnsla snittari göt á undirlaginu (samsvara ytri þræði koparhnetusúlunnar).
Berðu lítið magn af þráðarlími og skrúfaðu koparhnetusúluna í undirlagið.
Eftir lækningu myndast stöðug tenging.
Athugasemdir:
Notaðu hóflegt magn af þráðarlími til að forðast skarpskyggni í innri þræði.
Hafðu það lóðrétt þegar þú skrúfar inn til að koma í veg fyrir skemmdir á þræðunum.
IV. Varúðarráðstafanir til notkunar
And-losun:
Notaðu þráðarlím (svo sem loctite) í titrandi umhverfi eða bættu við vorþvottavélum.
Leiðandi kröfur:
Ef það er notað til leiðni, vertu viss um að snertiflötin milli hnetusúlunnar og undirlagsins sé hreint og beittu leiðandi líma ef þörf krefur.
Tæringarþol:
Í röku eða ætandi umhverfi eru nikkelhúðaðar eða tinhúðaðar koparhnetusúlur ákjósanlegir.
Hitadreifing hönnun:
Notaðu hitauppstreymi á yfirborðinu ef það er notað við hitaleiðni á hitauppstreymi og tryggðu þéttan passa.
Forðastu of mikið:
Kopar er mjúkur og þarf að stjórna kraftinum þegar hann er með tog til að koma í veg fyrir hálku.
