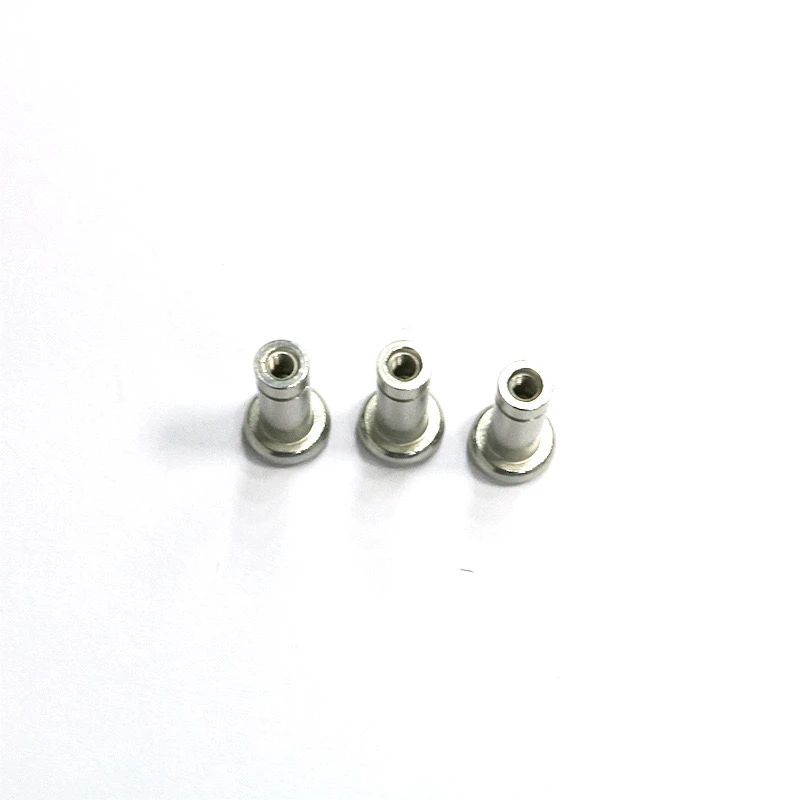

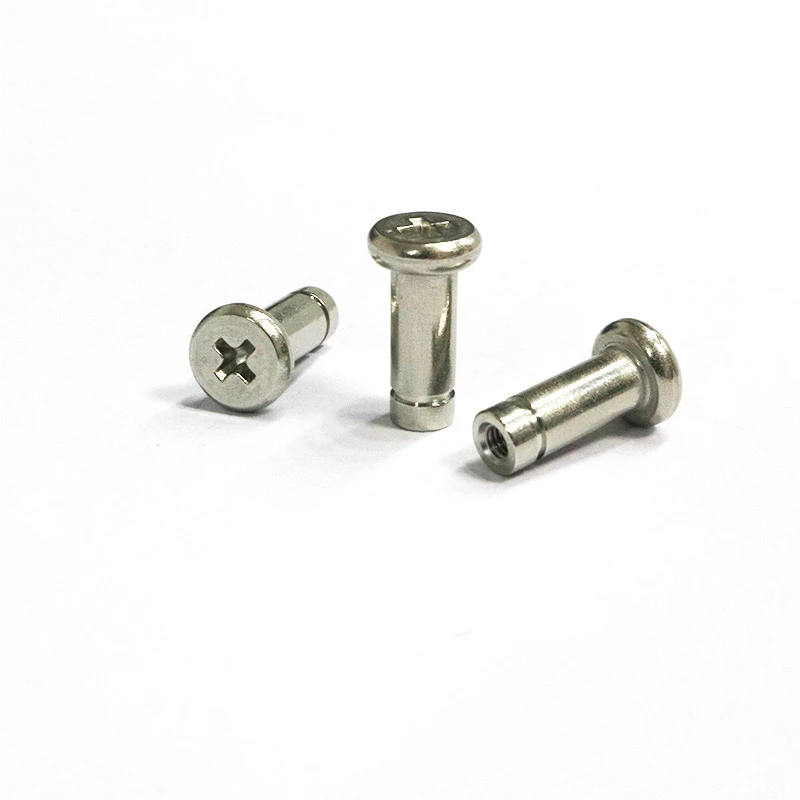

Ryðfríu stáli 304 kross flat höfuð rauf pinnaer fjölnota festing, venjulega notuð við vélræna staðsetningu, axial festingu eða með hringrás til að ná virkni gegn dropi. Eftirfarandi er ítarleg lýsing á notkun þess og skyldar varúðarráðstafanir.
1. Greining íhluta íhluta
Ryðfrítt stál 304 Efni: Tæringarþolinn, háhitaþolinn, hentugur fyrir rakt eða súrt umhverfi.

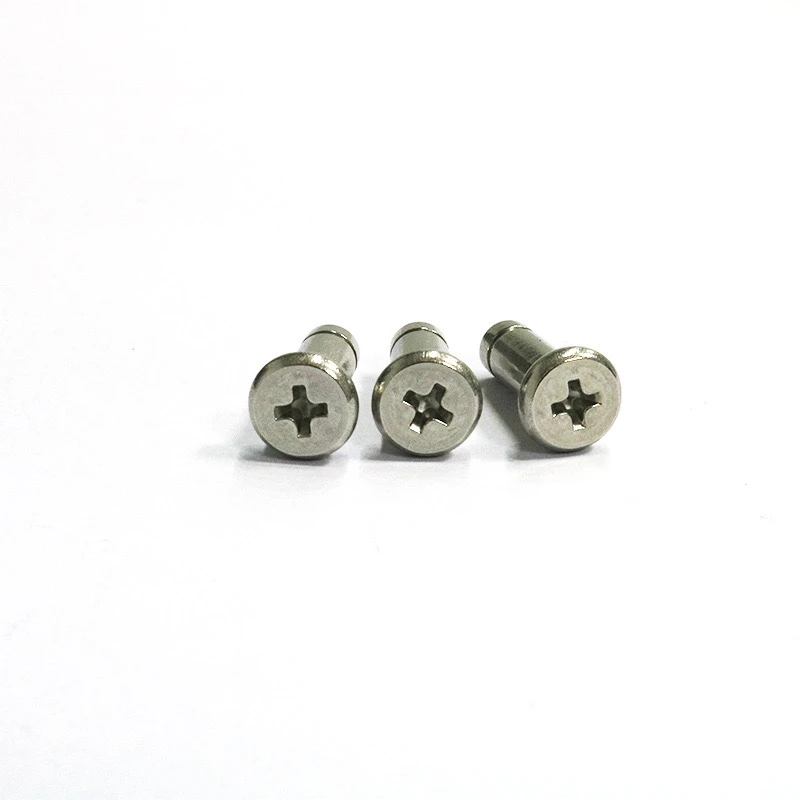

Kross flathöfuðhönnun: Hægt að setja upp með kross skrúfjárni, flata höfuðið veitir skola yfirborði til að forðast truflun frá bungum.
Rifa uppbygging: raufin er notuð til að setja hringinn til að koma í veg fyrir axial hreyfingu pinnans.
Staðsetning foli eiginleikar: Nákvæm stjórn á samsetningarstöðu, oft notuð til að samræma skaftholur eða laga snúningshluta.
2.. Uppsetningarskref
1. Undirbúningur: Undirbúa verkfæri kross skrúfjárni, Circlip tang og hamar ef þörf krefur.
Skoðun: Staðfestu að þvermál pinnans passar við þvermál gatsins og staða Circlip Groove er í samræmi við forskriftir Circlip.
2. Settu pinnann: Settu pinnann með festingunni, settu hann handvirkt og ýttu honum varlega í fyrirfram ákveðna stöðu. Ef það er of þétt, notaðu lítið magn af smurolíu.
Herðun: Hægt er að herða snittari pinnann með kross skrúfjárni; Taktu þarf pinnann sem ekki er þráðinn á sinn stað til að forðast ofbeldisskemmdir á hakinu.
3. Uppsetning Circlip: Veldu E-Type eða C-Type hringi sem passa við raufbreiddina.
Festingaraðferð: Notaðu Circlip tang til að opna hringinn, settu það í pinnaslotann og vertu viss um að hann sé að fullu felldur. Ef það eru engar Circlip tangir geturðu notað nálar nef í staðinn, en vertu varkár að forðast aflögun hringsins.
4. Þegar krafist er nákvæmrar röðunar geturðu notað pinnann til tímabundinnar staðsetningar áður en þú hertir aðra bolta.
3. Varúðarráðstafanir
Andstæðingur-lausar ráðstafanir: Eftir að hringrásin er sett upp skaltu athuga hvort það sé alveg sett í raufina og beita þráðarlími ef þörf krefur.
Álagsmörk: Togstyrkur ryðfríu stáli 304 er um 520MPa; Forðastu ofhleðslu.
Viðhaldsskoðun: Athugaðu reglulega hvort hringinn hefur teygjanlegt bilun og hvort pinninn er borinn eða tærður.
Taktu ábendingar: Fjarlægðu hringinn í fyrsta lagi með Circlip tang, notaðu síðan togara eða skrúfjárn til að ýta út pinnanum.
IV. Dæmigert umsóknar atburðarás
Sendingakerfi: Festið axial stöðu gíra og trissur.
Nákvæmni búnaður: staðsetja linsu tunnu sjónhljóðfæra.
Samsetningarlínuinnrétting: Fljótandi staðsetningarpinna.
V. Algeng úrlausn vandamála
Circlip fellur af: Skiptu um teygjanlegri hringi eða bættu við þéttingu.
Pinna ryð: Berið gegn ryðfitu reglulega eða uppfærðu í 316 ryðfríu stáli.
Með réttri uppsetningu og viðhaldi geta íhlutirnir bætt stöðugleika og líftíma búnaðarins verulega. Ef krafist er hærri styrkur skaltu íhuga að nota 17-4 ph ryðfríu stálpinna.
