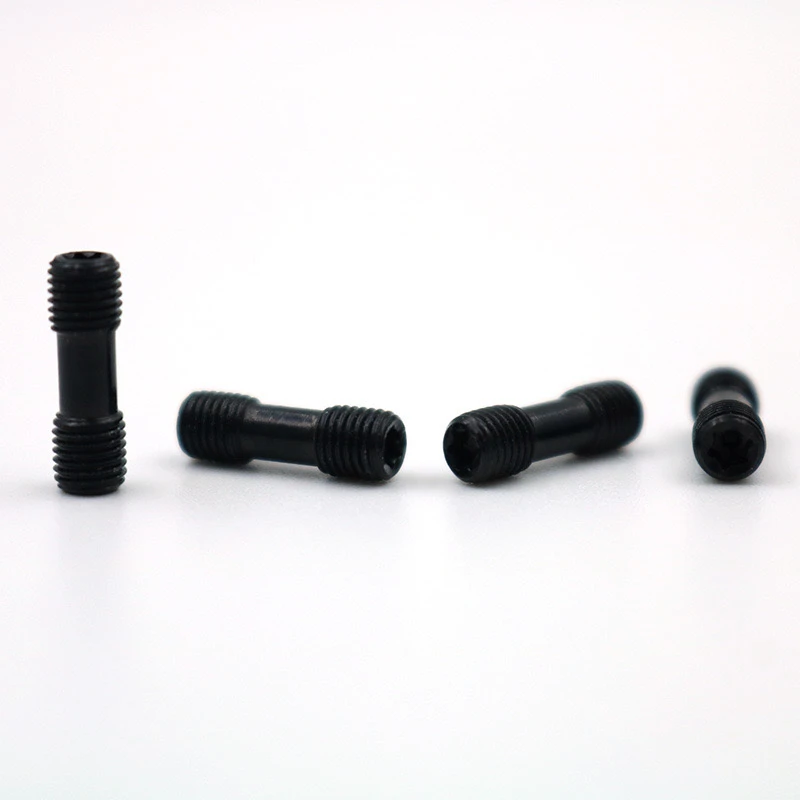

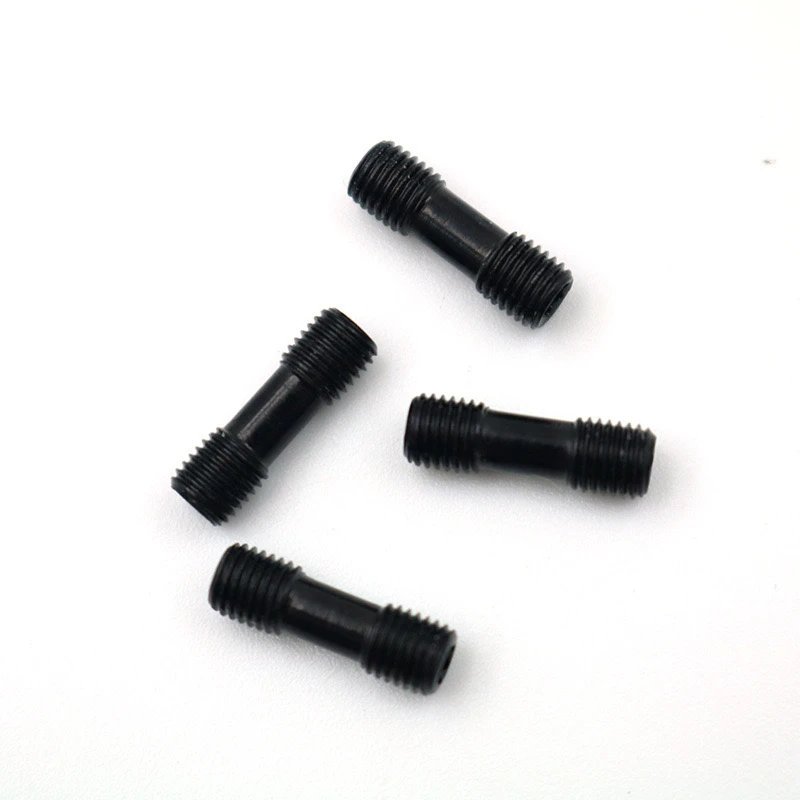

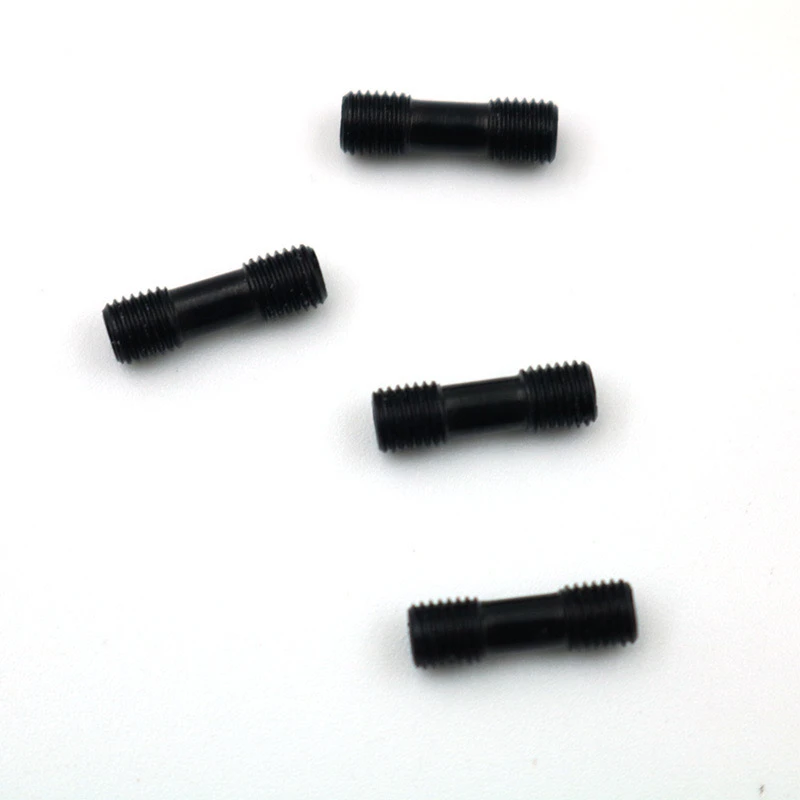

Óstaðlaða tvöfaldar höfuðskrúfurnar(M5/M6/M8) í 12,9 stigum CNC Tool Tool Tool Bar Accessories eru aðallega notaðir fyrir hástyrkt tengingar milli snúningsverkfærastikunnar og blaðsins, verkfærahafa eða annarra fylgihluta. Eftirfarandi er skýring á notkun þess.
1.
Tvöfaldur-höfuð hönnun: Þráðarforskriftir í báðum endum eru mismunandi, sem gerir kleift að tengjast íhlutum af mismunandi stærðum til að takast á við takmarkanir á rýmis eða eindrægni.
Óstaðlað aðlögun: Hannað í samræmi við sérþarfir tækjastikunnar til að tryggja nákvæma samsvörun.
2.. Notkunarskref og varúðarráðstafanir
Val staðfesting
Þráður samsvörun: Staðfestu þráða forskriftirnar á báðum endum skrúfunnar (svo sem M5 endinn tengir blaðið og M6 endinn er festur á verkfærastikuna).
Lengd og styrkur: Óstaðlaða lengd verður að vera í samræmi við dýpt verkfærastikunnar,og 12,9 stigs skrúfurnarVerður að vera búinn með andstæðingur-brennandi hönnun.
Uppsetningarferli
Þrif á snittari gatið: Notaðu þjöppu loft eða bursta til að fjarlægja járn skráningar og olíubletti í verkfærastönginni snittari gat.
Þráður smurning: Notaðu lítið magn af molybden disulfide fitu til að draga úr núningi og koma í veg fyrir kalda suðu.
Forhleðslustýring: Notaðu toglykil til að herða samkvæmt staðlinum til að forðast of mikið og valda hálsi.
1. Notkun óstaðlaðra tvöfaldra höfuðskrúfa
Óstaðlaðar tvöfaldar höfuðskrúfur eru aðallega notaðar fyrir hástyrkt tengingar milli beygju verkfærastika og blað, verkfærahafa eða annarra fylgihluta. Einkenni þess fela í sér:
12.9 Hár styrkur í bekk: Togstyrkur nær 1220MPa, hentugur fyrir hámarks og háhraða vinnslusvið CNC.
Tvöfaldur-höfuð hönnun: Mismunandi þráða forskriftir í báðum endum (svo sem M5/M6/M8), notaðar til að tengja hluti af mismunandi stærðum til að leysa pláss takmarkanir eða eindrægni.
Óstaðlað aðlögun: Hannað í samræmi við sérstakar kröfur um uppbyggingu tækjastikunnar (svo sem lengd, þráðardýpt) til að tryggja nákvæma samsvörun.
2.. Notkunarskref og varúðarráðstafanir
Val staðfesting
Þráður samsvörun: Staðfestu þráða forskriftirnar á báðum endum skrúfunnar (svo sem M5 endinn tengdur við blaðið og M6 endann festur við verkfærastikuna).
Lengd og styrkur: Óstaðlaða lengd verður að vera í samræmi við dýpt verkfærastikunnar og 12,9 stigs skrúfur verða að vera búnar með hrikalegri hönnun.
Uppsetningarferli
Hreinsun snittari göt: Notaðu þjöppu loft eða bursta til að fjarlægja járn skráningar og olíulita í snittari götum verkfærastikunnar.
Þráður smurning: Notaðu lítið magn af molybden disulfide fitu til að draga úr núningi og koma í veg fyrir kalda suðu.
Forhleðslustýring: Notaðu toglykil til að herða samkvæmt staðlinum til að forðast of mikið og valda hálsi.
Andstæðingur-lausar ráðstafanir
Þráður lím notkun: Hægt er að beita háhitaþolnum þráðarlími (svo sem Loctite 262) við háhitaaðstæður til að koma í veg fyrir að titringur losni.
Tvöfaldur hnetu læsing: Ef uppbyggingin leyfir er hægt að bæta læsihnetu við annan endann á skrúfunni.
Viðhald og skoðun
Regluleg skoðun: Athugaðu hvort skrúfan sé laus eftir 8 klukkustunda vinnslu, sérstaklega við þungar skurðarskilyrði.
Skiptastaðall: Skiptu um strax þegar þráður klæðnaður, hausinn eða aflögun á teygjum er að finna.
Iii. Algengt meðhöndlun vandamála
Misskipting þráða: Þegar óstaðlaðar skrúfur passa ekki við gatið, þarf að endurskoða teikninguna til að forðast þvingaða skrúfu og skemmdir á verkfærastikunni.
Skrúfabrot: Athugaðu hvort gallar í of mikið eða efnislega og gefðu ryðþéttum skrúfum með nikkelhúðun eða myrkvunarmeðferð.
IV. Dæmi um umsóknar atburðarás
Breyting á tækjastikunni: Þegar upprunalega skrúfgatið er M6, en blaðið þarf að vera tengt við M5, notaðu M5/M6 pinnar skrúfur til umskipta.
Svæði til að takmarka rýmis: Pinnar skrúfur koma í stað hefðbundinna bolta + hnetur til að spara uppsetningarrými.
Með stöðluðu notkun og reglulegu viðhaldi geta óstaðlaðar pinnar skrúfur bætt verulega stöðugleika og líftíma CNC verkfærakerfa.
