Hvernig á að mæla sexkantshnetur rétt: Heildar notkunarleiðbeiningar

Rétt mæling á sexkantshnetum skiptir sköpum fyrir samsvörun festinga, örugga vélrænni samsetningu og nákvæma öflun. Ónákvæmar mælingar geta leitt til ósamræmis-bolta, erfiðleika við samsetningu og jafnvel öryggishættu.

Þessi handbók veitir nákvæmarsexkantshnetamæliskref til að hjálpa þér að ná tökum á nákvæmum mæliaðferðum.

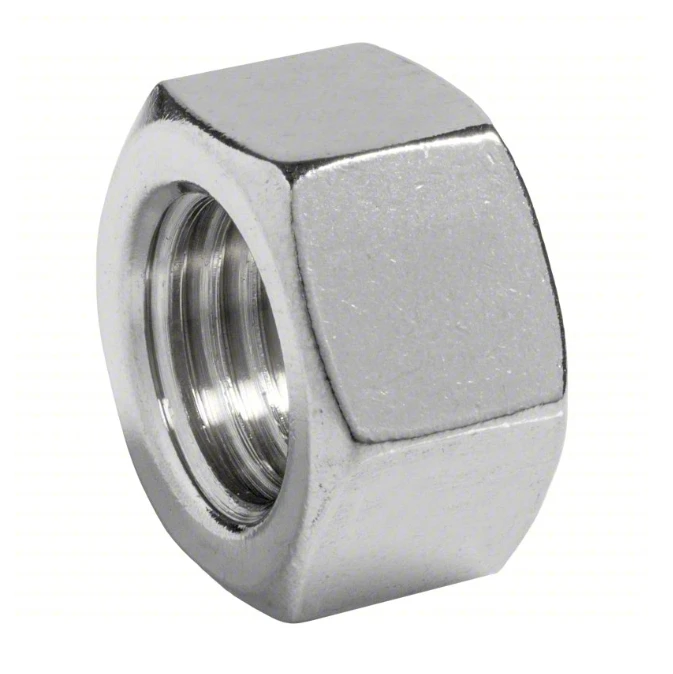

Grunnbygging sexkantshnetna

Áður en mælingar eru gerðar er nauðsynlegt að skilja aðalbyggingu og lykilstærðir sexkantshnetna. Sexkanthneta er sexhyrnd festing sem notuð er með boltum eða þræði til að festa hluta örugglega saman.

Gefðu gaum að eftirfarandi lykilstærðum við mælingu:

Across Flats (AF)

AF vísar til fjarlægðarinnar milli tveggja samsíða hliða sexkantshnetunnar. Þetta er aðalvídd merkt á hnetuna og skiptir sköpum til að velja skiptilykil eða fals.

Across Corners (AC)

AC vísar til fjarlægðarinnar milli tveggja andstæðra horna sexkantshnetunnar.

Þvermál þráðar og hæð

· Þvermál þráðar: Innra þvermál hnetunnar sem passar við boltann.

· Pitch: Fjarlægðin milli aðliggjandi þráða, mæld í millimetrum í metraeiningum og þráðum á tommu (TPI) í breska einingum.

Hnetaþykkt (Hæð)

Þykkt vísar til lóðréttrar hæðar hnetunnar frá botni til topps, sem hefur áhrif á lengd þráðar og burðargetu-. Of þunn hneta mun draga úr burðargetu-þess á meðan of þykk hneta getur haft áhrif á rými og samsetningu.

Verkfæri sem þarf til að mæla

Til að tryggja nákvæmar mælingar er mælt með eftirfarandi verkfærum:

· Vernier mælikvarðar eða stafrænar mælikvarðar:Notað til að mæla AF, AC og þykkt.

· Þráðarmælir:Notað til að mæla tónhæð.

· Örmælir (valfrjálst):Hentar til að mæla litlar hnetur eða nákvæmni þykkt.

· Stækkunargler eða aukaljósgjafi:Hjálpar til við að skoða litlar rær eða slitna þræði og tryggja nákvæmar mælingar.

Ábending:Hreinsaðu hnetuna og verkfærin fyrir mælingu til að koma í veg fyrir að ryk, olía eða bursts hafi áhrif á lesturinn.

Mælingarskref á sexhnetum

Skref 1 - Mældu andstæðar flatirnar (AF)

1. Klemdu þrýstimörkum á milli tveggja samhliða flata hnetunnar.

2. Haltu kvarðanum hornrétt á samhliða flatirnar til að forðast villur af völdum hornmælinga.

3. Lokaðu varlega þykktunum, bara nógu mikið til að snerta yfirborð hnetunnar; ekki ýta niður.

4. Lestu og skráðu víddina (millímetrar eða tommur).

5. Berðu saman við staðlaðar stærðartöflur (ISO, DIN, ANSI) til að staðfesta forskriftirnar.

Skref 2 – Mældu skámálin (AC)

1. Mældu fjarlægðina á milli hornanna tveggja með mælum.

2. Haltu kvarðanum í takt við hornpunkta hnetunnar til að tryggja nákvæmni.

3. Skráðu gögnin til notkunar í rýmishönnun eða forritum með mikið-tog.

Skref 3 - Mældu þvermál þráðar og hæð

1. Mælið innra þvermál hnetunnar með því að nota þrýstimæli eða þráðamæli.

2. Mældu hallann með þráðamæli til að tryggja að hann passi við boltann, td M8 x 1.25. 3. Athugaðu hvort þræðir séu sléttir til að forðast slit eða burr sem trufla mælinguna.

Skref 4 - Mæling á hnetuþykkt

1. Mældu lóðréttu hæðina frá botni og upp á hnetuna með því að nota mælikvarða eða míkrómetra.

2. Athugaðu með stöðluðu þykktartöflu til að staðfesta samræmi við hnetaforskriftir.

3. Þykkt hefur áhrif á lengd þráðar og burðargetu-; tryggja að valin hneta uppfylli hönnunarkröfur.



Mælitæki

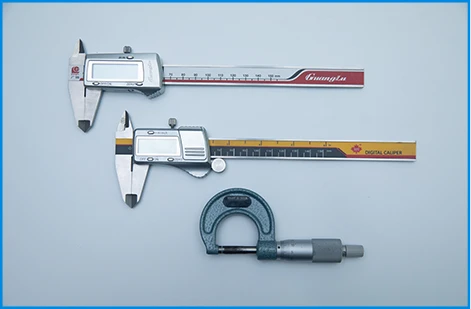

Clipers Micrometer

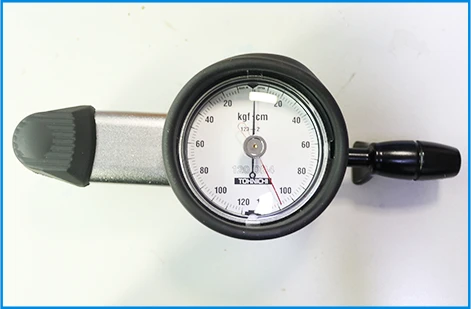

Tog

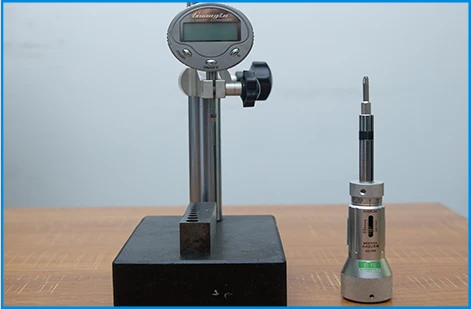

Dýpt Míkrómeter

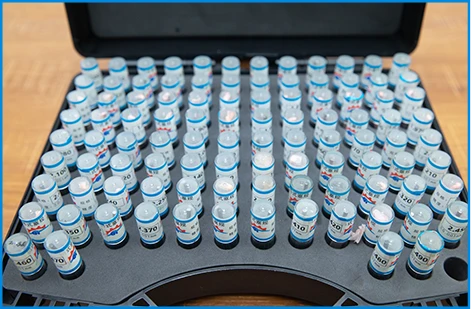

Stinga

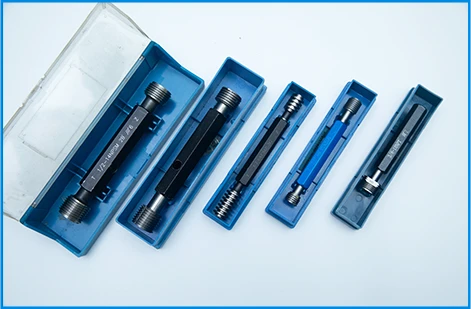

Þráðamælir

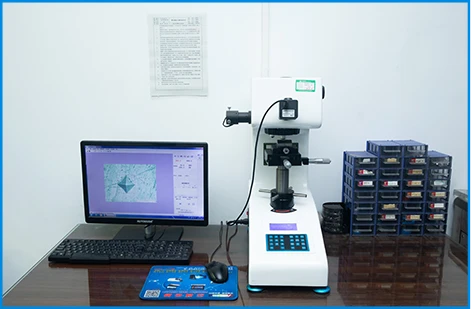

Hörkuprófari

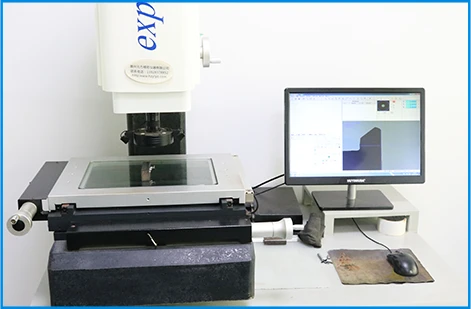

Myndvarpi

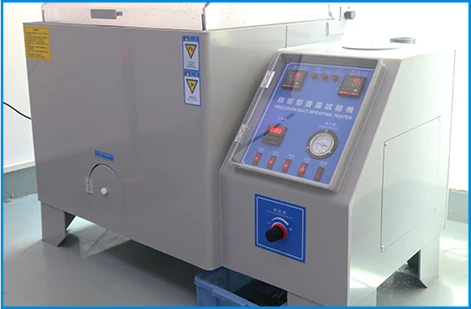

Saltúðaprófun

Ráð til að bæta nákvæmni sexhyrndra hnetamælinga

Veldu hreint, stöðugt og vel-upplýst mælingarumhverfi.

Áður en mælingar eru gerðar skaltu ganga úr skugga um að vinnuflöturinn sé flatur og laus við titring til að koma í veg fyrir að verkfæri sleist og villur. Næg lýsing hjálpar til við að sjá brúnir hnetunnar greinilega og þráðaatriðin.

Mældu sömu víddina mörgum sinnum og taktu meðaltalið.

Mælt er með því að mæla lykilstærðir eins og AF (andstæðar hliðar), AC (andstæðar skáhallir) og þykkt að minnsta kosti þrisvar sinnum og taka síðan meðaltalið. Þetta lágmarkar tilviljunarkenndar villur og bætir áreiðanleika mæliniðurstaðna.

Gakktu úr skugga um að verkfæri séu núllstillt og kvörðuð fyrir notkun.

Núllstilla verður stafræna mælikvarða, hnífjafna eða míkrómetra fyrir notkun. Kvörðaðu verkfærin þín reglulega, sérstaklega eftir mikla-nákvæmnimælingar eða langtíma-notkun, til að tryggja nákvæmar niðurstöður.

Skráðu mæligögn

Eftir hverja mælingu er mælt með því að skrá stærðirnar í minnisbók eða töflureikni, þar á meðal AF, AC, þvermál þráðs, hæð og þykkt.

Staðfestu einingar (mæling eða breska)

Gefðu gaum að einingum við mælingu; metra (millimetrar) og imperial (tommur) ætti ekki að blanda saman.

Algengar mælivillur

· Notkun ónákvæmniverkfæra (eins og reglustikur) hefur í för með sér verulegar villur.

· Mæling við ó-hornrétt horn leiðir til AF- eða AC-frávika.

· Að hunsa þvermál þráðar, halla eða þykkt veldur bilun í sniði.

· Að blanda saman mælieiningum og keisaraeiningum leiðir til innkaupavillna.

Samantekt

Mæling á sexhyrndum hnetum krefst þess að huga að gagnstæðum flötum (AF), gagnstæðum skástærðum (AC), þvermál þráðs, halla og þykkt. Með því að nota viðeigandi verkfæri og fylgja nákvæmlega verklagsreglunum tryggir það að hnúturinn og boltinn passi vel og kemur í veg fyrir samsetningarvandamál. Nákvæm mæling hjálpar ekki aðeins við vélrænni samsetningu heldur bætir einnig skilvirkni og öryggi innkaupa.
