Í vélrænni hönnunar- og verkfræðilegum forritum er oft gleymast þráður en það er mikilvægur þáttur í því að ákvarða áreiðanleika tenginga. Grófur og fínir þræðir hafa hver sína kosti og galla og óviðeigandi val getur leitt til tengingabilunar, skemmda íhluta og jafnvel öryggisatvik. Þessi grein mun veita í - dýptarskilningi á einkennum þessara tveggja þráðategunda og hjálpa þér að taka upplýst val fyrir mismunandi forrit.

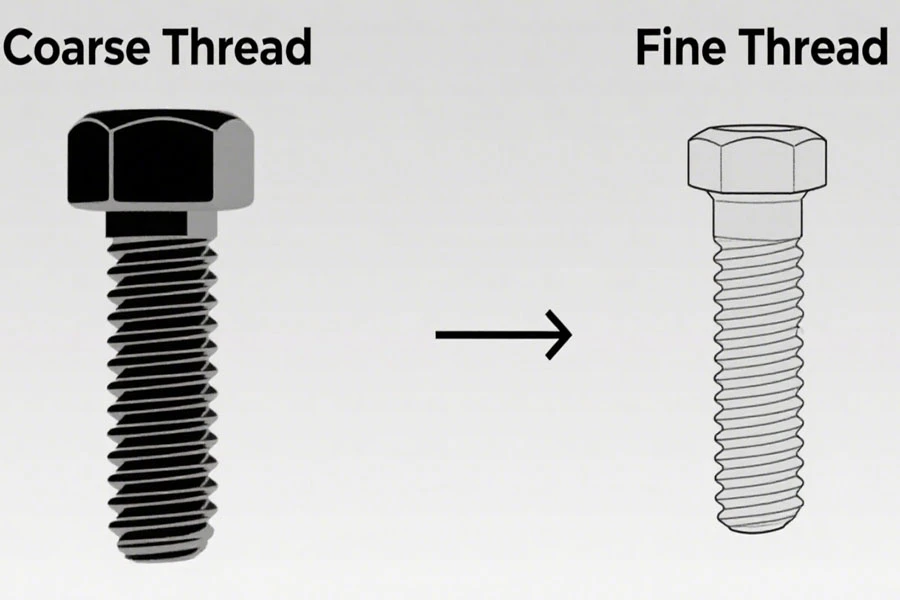

Að skilja grunneinkenni þráða
Einkenni grófra þræði
Athyglisverðasti eiginleiki grófra þræði er stærri tónhæð þeirra, sem þýðir að færri þræðir á tommu. Þessi hönnun býður upp á nokkra sérstaka kosti: hröð uppsetningu, sem gerir þær sérstaklega hentugar til fjöldaframleiðslu; Dýpri þráður snið, sem veitir bætt skyggjuþol; og tiltölulega litlar efnislegar kröfur, sem gerir þær frábært fyrir mýkri efni eins og ál málmblöndur og plastefni.
Einkenni fínra þræði
Fínir þræðir hafa hins vegar minni tónhæð og hærri fjölda þráða á hverja einingarlengd. Þessi uppbygging veitir einstaka eiginleika: yfirburða andstæðingur - losunargetu, sem gerir þá sérstaklega hentugan fyrir titrandi umhverfi; nákvæmari forhleðslustýring; og bætt aðlögunarhæfni að þunnum - veggjum vegna grynnri þræði þeirra.
Greining á frammistöðu
Hvað varðar klippaþol hafa grófir þræðir yfirburði vegna dýpri þráðarsniðs. Tilraunagögn sýna að fyrir sama þvermál bjóða grófar þræðir venjulega 15-20% hærri klippistyrk en fínir þræðir. Hins vegar, hvað varðar togstyrk, geta fínir þræðir haft smá forskot vegna þess að meiri snertiflöt þeirra dreifir streitu.
Önnur lykilatriði er að losa viðnám. Fínir þræðir, með auknu snertisyfirborði sínu, bjóða upp á meiri núningsviðnám, sem gerir þeim kleift að viðhalda hertari tengingu lengur í titringsumhverfi. Rannsóknir NASA sýna að í titringsprófun geimfars eru líkurnar á því að losa sig við fínan - snittari tengingar um það bil 40% lægri en í gróft - snittari tengingar.
Leiðbeiningar um val á umsóknum
Þar sem grófir þræðir eru ákjósanlegir
Í forritum eins og byggingu stálbygginga og þunga búnaðarsamsetningar eru grófir þræðir betri kostur. Fljótleg uppsetning þeirra bætir verulega hagkvæmni, meðan sterk skyggni þeirra tryggir burðarvirki. Áreiðanleiki grófra þræði er sérstaklega áreiðanlegur þegar þú vinnur með mýkri efni eða framkvæmir viðgerðir á sviði.
Kostir fínra þræði
Fínir þræðir sýna óbætanlegt gildi í forritum sem krefjast mjög mikils and -- losunar eiginleika, svo sem framleiðslu og vélaraframleiðslu og flugvélar. Gögn frá bifreiðageiranum benda til þess að notkun fínra þræði á mikilvægum vélarsvæðum dregur úr bilun festingar vegna titrings um 35%. Ennfremur eru fínir þræðir ákjósanlegir kostur fyrir forrit sem krefjast nákvæmrar stjórnunar, svo sem að tengja þunnt - veggspípur og stilla sjónbúnað.
Varúðarráðstafanir til notkunar
Fylgstu sérstaklega með því að passa þráð í raunverulegum forritum. Iðnaðar kannanir sýna að um það bil 12% af snittari tengingum bilun eru vegna gróft/fíns þráðs misræmis. Mælt er með því að staðfesta þráða forskriftir fyrir notkun og, ef nauðsyn krefur, notaðu þráðarmælir til skoðunar.
Togstýring er einnig mikilvæg. Fínir þræðir eru næmari fyrir ofhleðslu, svo mælt er með því að nota kvarðaðan toglykil. American Society of Mechanical Engineers (ASME) mælir með því að samsetningar tog fyrir fína þræði sé venjulega 15-25% lægra en fyrir grófa þræði af sömu forskrift.
Yfirlit og ráðleggingar
Íhuga skal marga þætti þegar þeir velja þræði: frá hörku efnis til rekstrarumhverfis, gerð álags og uppsetningaraðstæðna. Mælt er með því að koma á kerfisvalferli: Í fyrsta lagi, meta hvort umsóknarumhverfið sé tilhneigingu til mikils titrings, íhuga síðan efniseiginleika og að lokum vega skilvirkni uppsetningar.
Með framförum í efnisvísindum kemur stöðugt upp ný þráðarhönnun. Verkfræðingum er bent á að vera uppfærð um þróun iðnaðarins. Til dæmis geta nýstárlegar hönnun eins og breytilegir tónþræðir, sem hafa komið fram á undanförnum árum, veitt betri lausnir fyrir tiltekin forrit. Burtséð frá þráðategundinni sem valin er, rétt uppsetning og viðhald eru endanleg varnarlína til að tryggja áreiðanlega tengingu.
