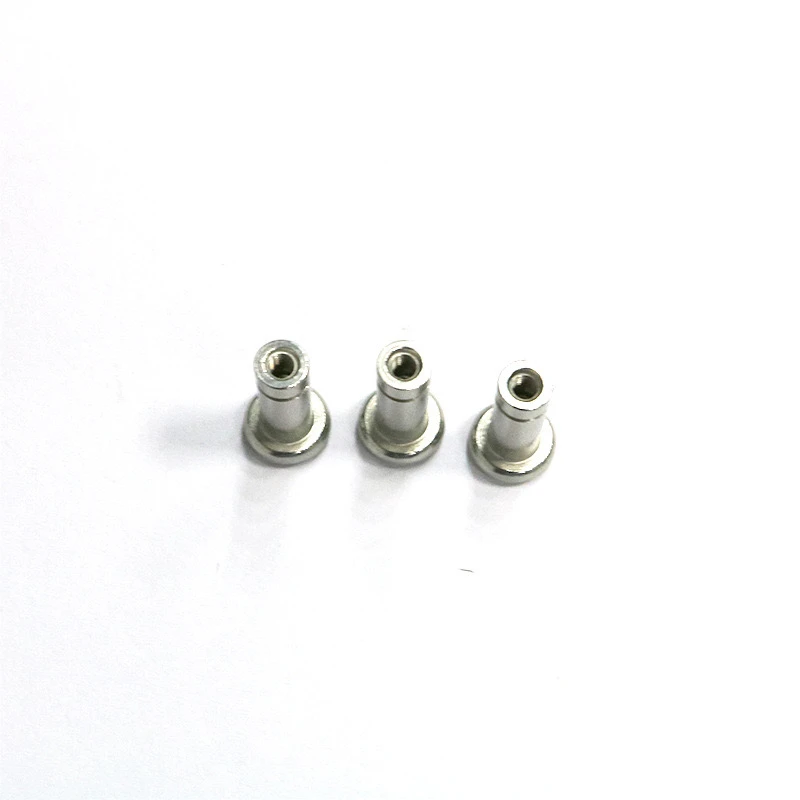

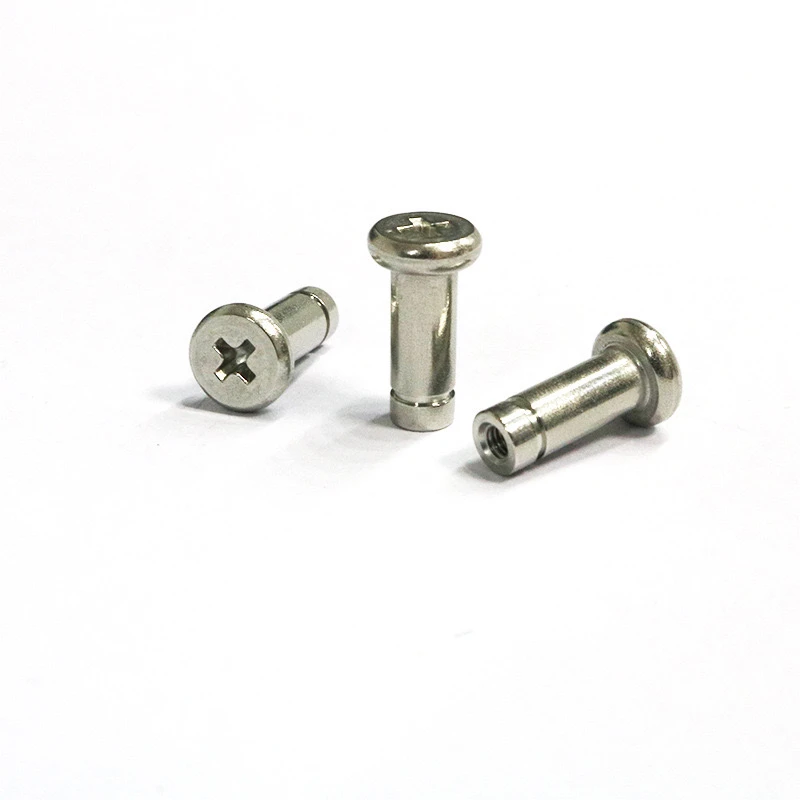

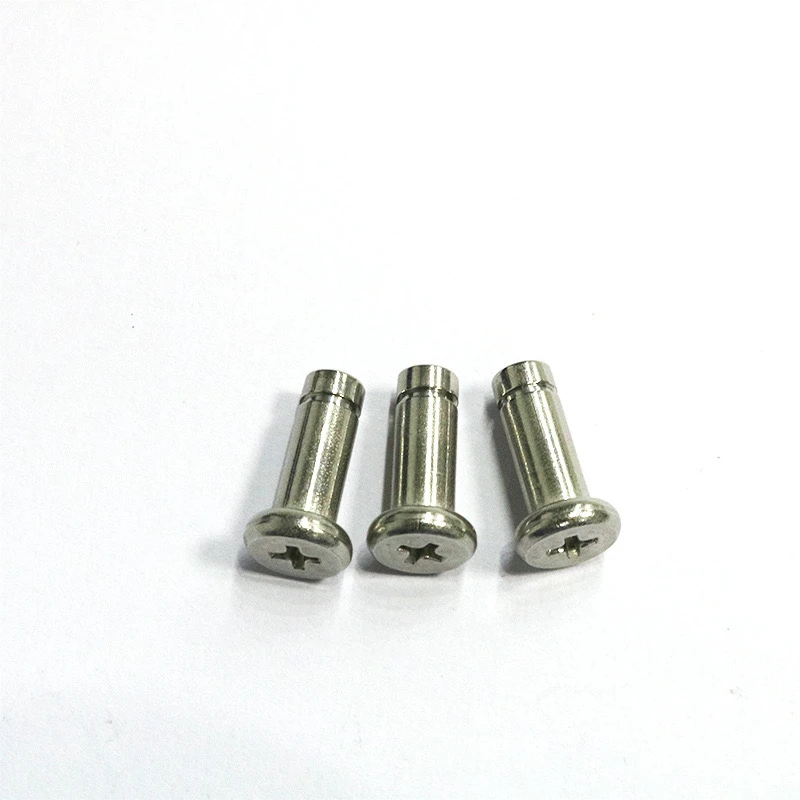

Ryðfrítt stál 304Kross flathöfuðpinnar/pinnar (þ.mt Circlip sem staðsetja pinnar/strokka) eru fjölhæfur festing. Eftirfarandi er yfirlit yfir lykilaðlögunarkröfur, greinilega uppbyggð til að auðvelda tilvísun.
I. Kjarnabreytur
Ryðfrítt stál 304 eða 316, efnisvottun krafist.
Forskriftir og vikmörk
Þvermál svið: M3, M4, M5, M6, M8, M10 (aðrar stærðir þurfa moldagerð).
Lengd svið: Hefðbundið 10-100mm (lengri stærðir þurfa mat á styrkleika).
Vitund: Þvermál ± 0,02 mm, lengd ± 0,1 mm.
Höfuð og gróp gerð
Kross rauf: er í samræmi við ISO 7045 staðla, sérhannaðar fyrir Phillips eða JIS forskriftir.
Flat höfuðhönnun: Mælt er með höfuðhæð að vera minni en eða jafnt og 1,5 sinnum í þvermál, Chamfer 0,2-0,5mm.
Circlip gróp og staðsetningaraðgerð
Groove Width=Circlip þykkt + 0.1 mm, grópdýpt 0,3-0,5mm.
Læsa pinnar verður að vera merkt með þráðarlengd.
II. Yfirborðsmeðferðarvalkostir
Ferli
Eiginleikar
Forrit
Náttúruleg pasivation: grunn ryð-sönnun
Almennt iðnaður
Raflausn fægja: Spegiláferð, góð tæringarþol
Matur/læknis
Nikkelhúð: góð slitþol, léleg leiðni
Rafeindabúnaður
Iii. Aðlögunarferli
Staðfesting kröfu
Sendu teikningar eða sýni.
Tilgreindu magn: Mælt er með vír EDM fyrir litlar lotur og kalt fyrirsögn er notuð fyrir stóra lotur.
Sönnun og prófun: Sýnishorn eru framleidd innan 3-5 virkra daga og skýrsla um salt úða er veitt.
Framleiðsluferill: 10.000 stykki
Afhendingartími: 7-10 dagar (þ.mt flutninga).
IV. Gæðaeftirlit
Prófunarhlutir: hörku HRC 25-30, salt úðaprófun og Circlip Fit Slip Force (sérstök djús krafist).
Vottunarstuðningur: ROHS/REACH (til að tilgreina fyrirfram).
5. Athugasemdir
Óstaðlað hönnun: Sérstök gróp eða tvöfaldir þræðir þurfa viðbótar myglugjöld.
Umbúðir: Sjálfgefnar umbúðir eru ryðþéttar, olíaðar og kúlubeðnir, lofttæmispakkaðar.
Með ofangreindri hönnun býður þessi festing jafnvægi á nákvæmni, styrk og aðlögunarhæfni, sem gerir það að kjörið val fyrir vélrænni sendingu og burðarvirki.
