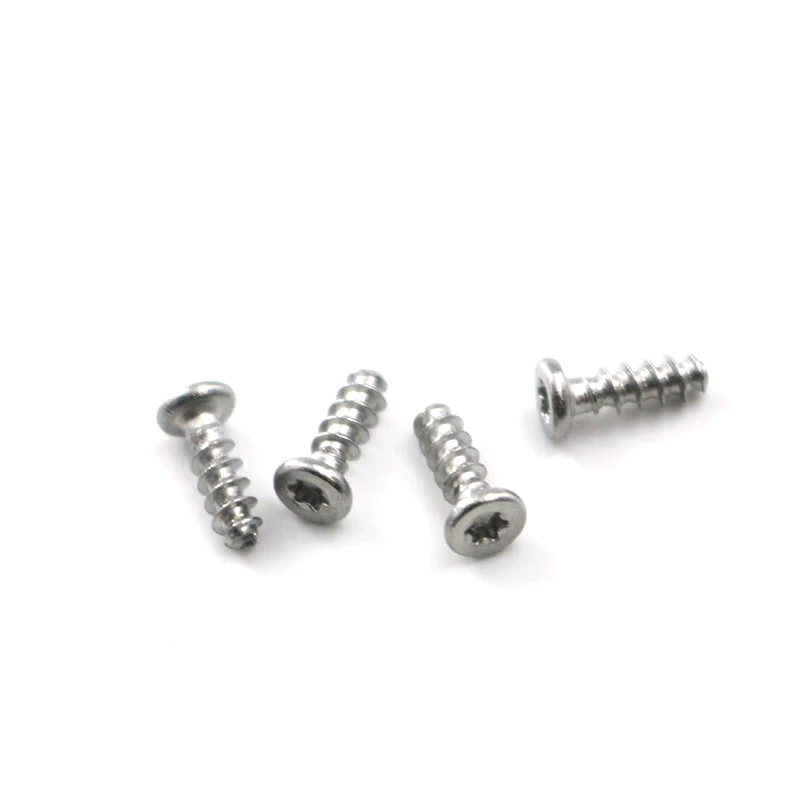

Þunnt - höfuð, innri Torx K2, K2.5, K3, K4 og K5 plast sjálf - slá skrúfur eru sérstaklega hannaðar fyrir plastvörur. Þeir eru með þunnt höfuð með innra torx gat. Eftirfarandi veitir ítarlegar upplýsingar um að sérsníða þunnu - höfuðið, innri Torx K röðsjálf - slá skrúfur.
Þunnt - höfuð, innri Torx k seríansjálf - slá skrúfur
Gerð: sjálf - slá skrúfuna
Höfuðtegund: Þunnt Countersunk höfuð
Höfuðþykktin er lægri en staðalinn fyrir staðlaða Countersunk höfuð, ná betri countersunk áhrifum og sléttara útliti í þunnu - Walled plasthlutum.
Groove gerð: Phillips
PH2 grópin (hentugur fyrir K4 og undir) er ákjósanleg. Fyrir stærri stærðir eins og K4,5 og K5 er hægt að íhuga PH3 grópina fyrir meiri tog.
Þráðategund: k - gerð, einnig plast - sérstakur þráður. Það er með breiðan þráðstig, háa, skarpa þræði og skarpari kramhorn, sem gerir það auðveldara að komast inn í plast án þess að valda sprungu á innra streitu. Þessar skrúfur eru með sjálf - borpunkt, tegundar BP eða tegund C, sem gerir kleift að slá fljótt án - boraðra flugmannshola.
Markefni: Ýmis verkfræðiplast og hærri - hörku hitauppstreymi.
II. Kjarna sérsniðna breytur
Þetta eru nauðsynlegar tækniforskriftir og verða að vera greinilega merktar á teikningunni.
Nafnþvermál: K2: 2,0mm, K2.5: 2,5mm, K3: 3.0mm, K4: 4,0mm, K5: 5.0mm. Umburðarlyndi: ± 0,02 mm.
Lengd: vísar til heildarlengdar. Tilgreina þarf mælingarstaðla.
Höfuðþvermál: Samkvæmt k - seríunni þunn - höfuðstaðall eða teikning viðskiptavina. Countersunk hornið verður að passa.
Höfuðþykkt: Minna en þjóðþykkt innlendra/þýska staðals. Þetta er mikilvæg krafa og verður að vera þunn til að koma í veg fyrir skarpskyggni eða lyfta aftur andlitið í þunnu - veggnum íhlutum.
Þráðurinn: Samkvæmt k - röðinni er stóri þráðurinn kjarninn í k - gerð skrúfur, sem veitir sterkt grip. Efni: Kolefnisstál (1010/1008), venjulegt val fyrir litlum tilkostnaði.
Yfirborðsmeðferð: Náttúrulegt hvítt sink, grunn forvarnir gegn ryð og snyrtilegt útlit. Önnur áferð, svo sem umhverfisvæn litað sink og nikkelhúðun, eru í boði, en það mun hafa áhrif á kostnaðinn.
Vélrænir eiginleikar: Samkvæmt GB/T 3098,5 eða ISO 7049 staðlum, venjulega ST2.2 eða 4.8, með hörku HV270-HV400. Það er nógu sterkt til að tengja plasthluta og standast snúning.
Iii. Sérstakar tæknilegar kröfur (sleppt/bæta við eftir þörfum)
Kröfur um salt úðapróf: hvítt sink yfirborðsmeðferð, hlutlaust salt úðapróf í að minnsta kosti 48 klukkustundir, engin hvít ryð, 72 klukkustundir, engin rauð ryð.
ROHS/REACH Fylgni: Öll efni (skrúfandi líkami, málun) verður að vera í samræmi við reglugerðir ESB ROHS og þarf að veita þriðja - prófunarskýrslu aðila.
Umbúðir: Þynnupakkning/rúlla umbúðir/töskur + pappírskassi. Krefst andstæðingur - blöndunar og rispuvörn.
Auðkenning og rekjanleiki: Merki verður fest að utan á öskjunni, sem gefur til kynna vöruheiti, forskrift, magn og lotufjölda til að auðvelda rekjanleika framleiðslu.
V. afhendingar kröfur
2D vöruteikningar: Í PDF og DWG sniðum, þar með talið allar lykilvíddir, vikmörk, efni, yfirborðsmeðferðir, tæknilegar staðlar og aðrar upplýsingar.
Sýnishorn: Áður en fyrsta hópinn af fjöldaframleiðslu hefst verður að veita að minnsta kosti 50 sýni af hverri forskrift til staðfestingar (víddar, útlit og prófunarprófun).
Prófskýrsla: Fyrsta - greinarskýrsla verður veitt, þar með talið full víddarskoðun, skýrsla um salt úða og efnisskýrslu.
Skýrt verður að skilgreina lágmarks pöntunarmagn og afhendingartíma.
Kjarni þessarar aðlögunar er samsetningin af „þunnu höfði“ og „k - tegund plastþráðar.“ Þunnu höfuðið leysir fagurfræðileg og burðarvirki í takmörkuðum rýmum og þunnt - Walled hönnun. K - þráðurinn tryggir fljótt að skrúfa í plastefni, hátt toga - út mótstöðu og framúrskarandi sprunguþol.
Þess vegna er það ekki bara einföld skrúfa, heldur skilvirk, áreiðanleg og nákvæm tengingarlausn sem er sérsniðin fyrir nútíma plastvöruiðnaðinn, sérstaklega neytenda rafeindatækni og heimilisbúnað.
