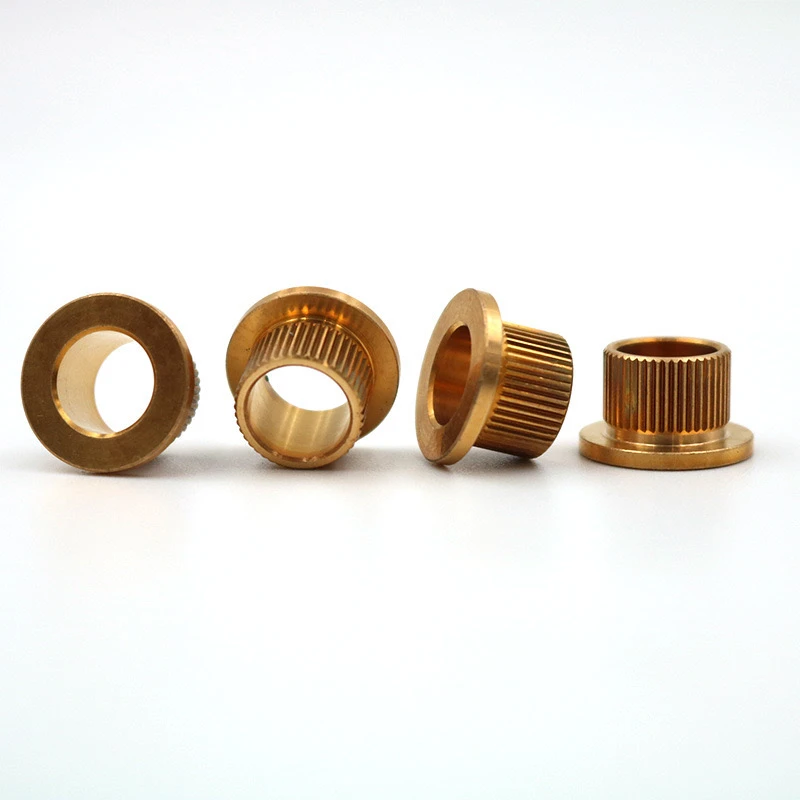

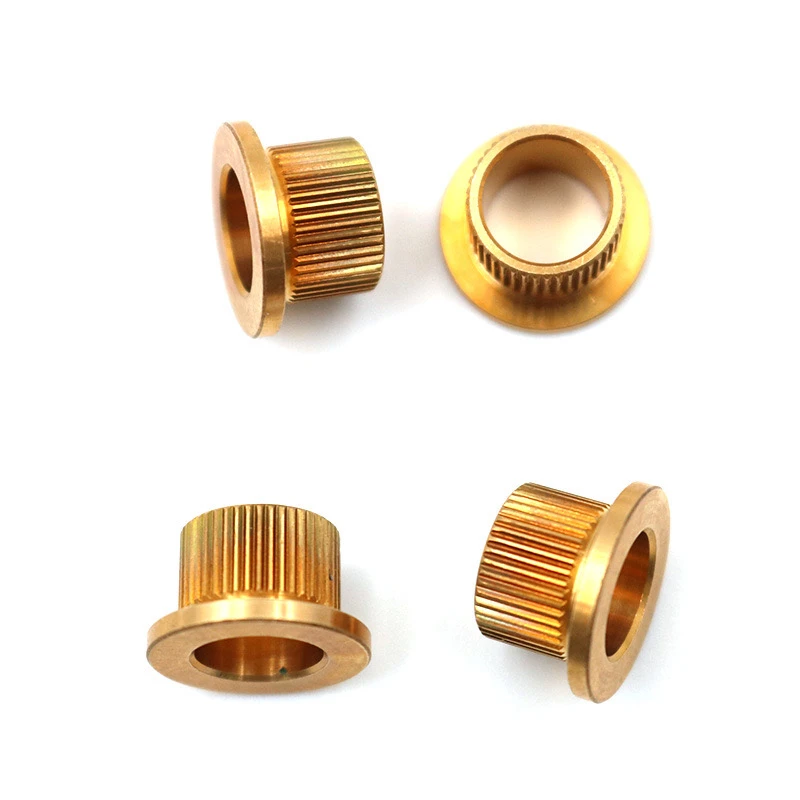

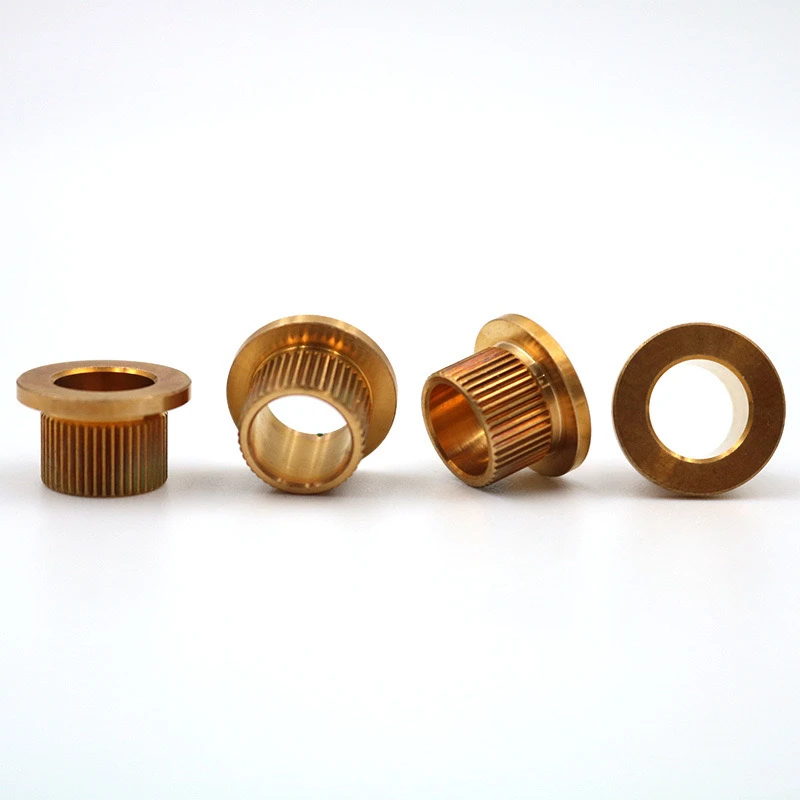

Eir hnoðra skrefFLANGE RIVET er sérhönnuð hnoð sem sameinar mörg burðarvirki og hagnýtur einkenni . Kjarnaaðgerðir þess og aðgerða er hægt að draga saman kerfisbundið á eftirfarandi hátt .
1. CORE Parameter Customization kröfur
Efnislegar upplýsingar
Efni: H62 eða H65 eir, blý eir C3604 er einnig hægt að velja til að bæta skurðarárangur
Hörku: HRB 55-75, þarf að merkja stöðu hitameðferðar
Togstyrkur: meiri en eða jafnt og 300MPa, hernaðarstig krefst meiri en eða jafnt og 400MPa
Uppbyggingarvíddir
Skref hönnun: Höfuðþvermál d =1.5-2.0 × stangarþvermál d, þrephæð h =0.3-0.5 d
Knurling Type: Mesh Knurling, Tannhæð 0.6-1.2 mm
Flansbrún: 45 gráðu Chamfer eða R0.2 flök (and-burr)
Yfirborðsmeðferð
Málun: Valfrjálst nikkel, tini eða pasivation meðferð
Sérstakar kröfur: Efnafræðileg nikkelhúðun er hentugur fyrir mikla tæringarviðnámssviðsmyndir
Ii .Lykilatriði í stjórnun ferla
Kalt fyrirsögn sem myndar lífið meira en eða jafnt og 500, 000 sinnum, coaxiality: minna en eða jafnt og 0,05mm
Knurling Processing: Radial Pressur
Prófunarstaðlar
Lykilatriði: Höfuðhringrás minna en eða jafnt og 0,1 mm, Heiðarleiki Tannprófs meiri en eða jafnt og 90%
Sýnatökuáætlun: GB/T2828.1 II stig AQL1.0
III . aðlögunartillögur umsóknar
Vinnandi ástand samsvarandi
Titringsumhverfi: Mælt er með því að bæta við serranir aftan á flansinum
Leiðandi kröfur: Forgangsraða meðferð með pasivation
Leiðbeiningar um uppsetningu
Útreikningur á hnoðunarkrafti: F =0.6 × σb × sem (σb er efnislegur styrkur, eins og þversniðssvæði)
Mælt er
Iv . Sérsniðið þjónustuferli
Tæknileg bryggju
Krafist að veita:
Samsetning þversniðs skýringarmynd (merkja efni og þykkt aðliggjandi hluta)
Umhverfisprófunarskýrsla (svo sem kröfur um salt úðapróf)
Tilvitnunarferli
Veita lausn innan 3 daga (minna en 1, 000 stykki)
Mótgjald: ￥ 800-2, 000 (er hægt að taka með í einingarverðinu)
Afhendingarábyrgð
Skýrsla í fullri stærð um fyrsta verkið, þar á meðal 3D skannagögn)
Hópábyrgð (þ.mt efnisrófsgreining)
V . algengt forðast bilun
Hnurling og rennibraut: Aukið tónhæðina í meira en 1,0 mm
Flans sprunga: Stjórna aflögun kalda fyrirsögninni minna en eða jafnt og 65%
Galvanic tæring: Forðastu beina snertingu við ál ál
Þessi lausn tekur mið af bæði framleiðslu hagkvæmni og áreiðanleika notkunar og hægt er að stilla færibreytuþyngdina samkvæmt sérstökum vinnuaðstæðum . er mælt með því að veita sýnishornspróf til að sannreyna aðlögunarhæfni .
Þessi hönnun nær jafnvægi milli virkni, áreiðanleika og vinnslukostnaðar með samræmdri hagræðingu efna og mannvirkja og er hentugur fyrir nákvæmni samsetningarþarfir lítilla og meðalstórs búnaðar .
