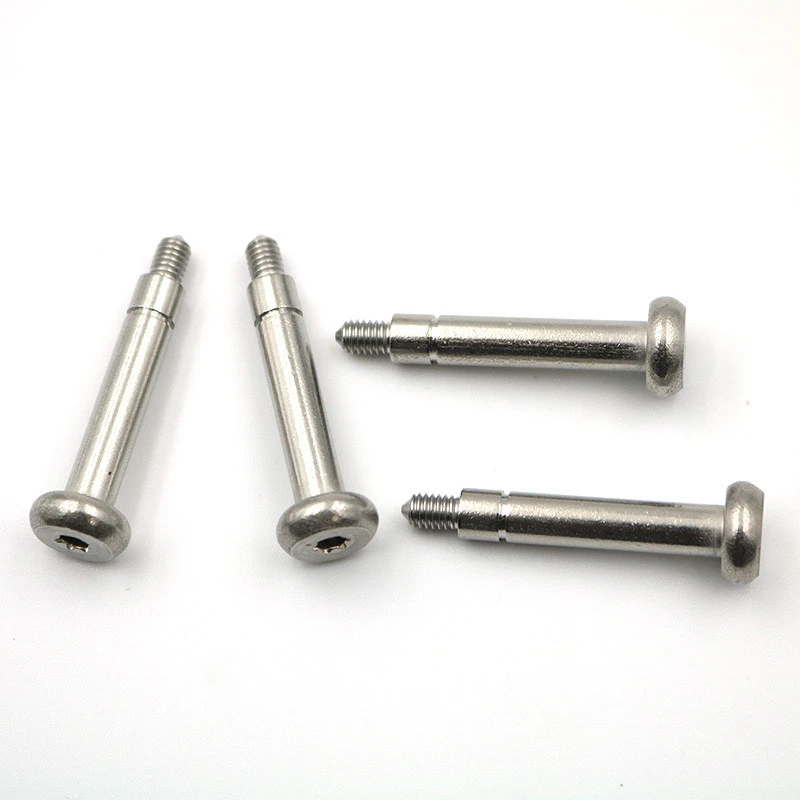

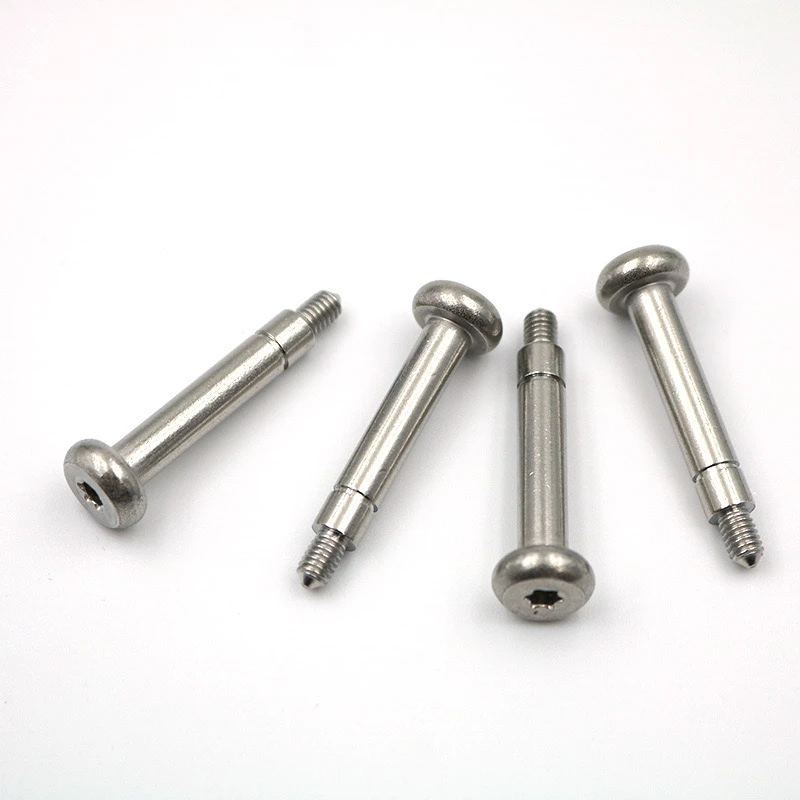

304 ryðfríu stáliPan Head, Plum Blossom Point Tail, US 6-32/M3/M4 skrúfur (þar með talið T10/T15 rifa skrefhönnun) eru fjölhæf festingar. Hér að neðan er ítarleg tæknilausn fyrir aðlögun þeirra.
1.
Efnisstaðall: 304 ryðfríu stáli (stig A2), í samræmi við ASTM F593/AISI staðla; Salt úðapróf meira en eða jafnt og 96 klst.
Blandaðar upplýsingar í boði: US 6-32 þráður, mæligildi M3 og M4 (sérstök tilvitnun krafist). Þráðarlengd er sjálfgefin 2x þvermál og er stillanleg.
II. Sérstakar höfuðkröfur
Pönnuhöfuð, plómu blóma samsett uppbygging

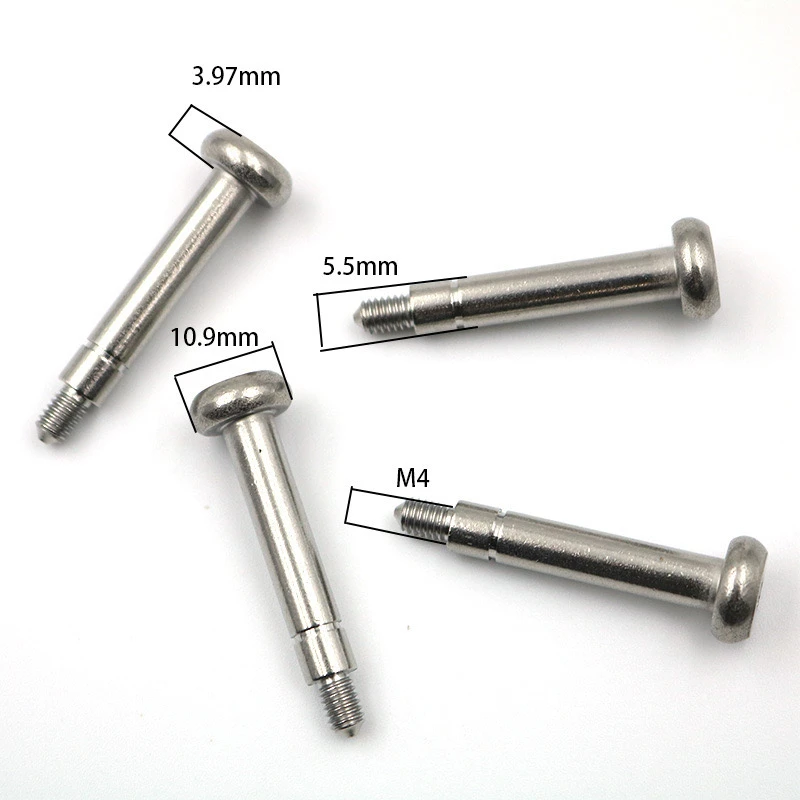

Þvermál Pan Head: φ6,5mm ± 0,1 fyrir 6-32, φ5,5mm fyrir M3, φ7mm fyrir M4
PEN Blossom Groove Type: T10 (2,74mm yfir íbúðir) / T15 (3,27 mm yfir íbúðir), með gróp dýpi sem er meiri en eða jafnt og 1,2 sinnum þvermál skrúfunnar.
Iii. Lykilatriði í hala
Beint halahönnun: Blýhorn 30 gráðu ± 2 gráðu, með 0,2 mm flata enda sem heldur á toppnum til að koma í veg fyrir skemmdir.
Grooving skref: Undercut breidd 0,8-1mm, skrefaskipti R Horn minna en eða jafnt og 0,2 mm. Óþekktir fágaðir stofnhlutar eru leyfðir.
IV. Yfirborðsmeðferðarvalkostir
Hefðbundið frágangur
Rafgreining fægja
Passivation (í samræmi við ASTM A967)
Valfrjáls uppfærsla: Nikkelhúðun (5-8μm), Teflon lag (12-15μm).
V. Gæðaeftirlit
Prófaratriði:
Þráður Go/No-Go Gauge próf (GO/NO-GO)
Höfuðspróf (6-32mm verður að ná 4,5 N · m)
SAMLET SAM
Vottorð krafist
Efnisskýrsla (þ.mt Ni/Cr efni)
ROHS/Reach Compliance yfirlýsing
VI. Umbúðir og afhending
Hefðbundnar umbúðir:
Innri umbúðir: Rust-sönnun pappír + PE poki
Ytri umbúðir: öskju (1000 stykki/öskju, brúttóþyngd minni en eða jöfn 15 kg)
Sérsniðin þjónusta:
Hægt er að aðlaga leysir merkingu (hægt er að aðlaga staðsetningu/innihald)
Blandað hlutfall samningsatriði (td T10/T15 gróphlutfall)
Vii. Athugasemdir
Afhendingartími: Mótþróun: 7 virka dagar (nýjar forskriftir)
Efnisskýrsla (þ.mt Ni/Cr efni)
ROHS/Reach Compliance yfirlýsing
VI. Umbúðir og afhending
Hefðbundnar umbúðir:
Innri umbúðir: Rust-sönnun pappír + PE poki
Ytri umbúðir: öskju (1000 stykki/öskju, brúttóþyngd minni en eða jöfn 15 kg)
Sérsniðin þjónusta:
Hægt er að aðlaga leysir merkingu (hægt er að aðlaga staðsetningu/innihald)
Blandað hlutfall samningsatriði (td T10/T15 gróphlutfall)
Vii. Athugasemdir
Afhendingartími: Mótþróun: 7 virka dagar (nýjar forskriftir)
Framleiðslutími: 15-20 dagar
Lágmarks pöntunarmagn:
Hefðbundnar upplýsingar: 5000 stykki/hönnun
Sérstakar upplýsingar: 10.000 stykki eða meira
Við mælum með að veita teikningar til að staðfesta eftirfarandi lykilvíddir:
① ② Umbreytingarþol milli þvermál þvermál og þvermál þráð
② Lágmarks veggþykkt milli sexhyrndar fals og ytri brún höfuðsins
③ Nauðsynlegt beina lengd á oddvita halanum
Með ofangreindri hönnun fer þessi skrúfa verulega fram úr venjulegum flat-höfuð vélskrúfum í skilvirkni, áreiðanleika og aðlögunarhæfni, sem gerir það að ákjósanlegri lausn fyrir nákvæmni samsetningar.
