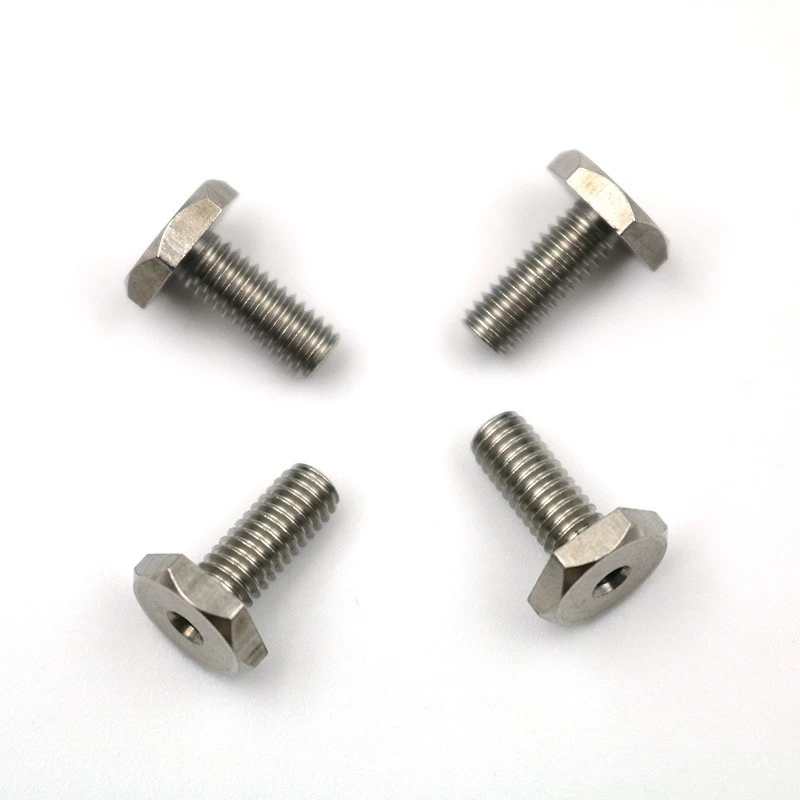

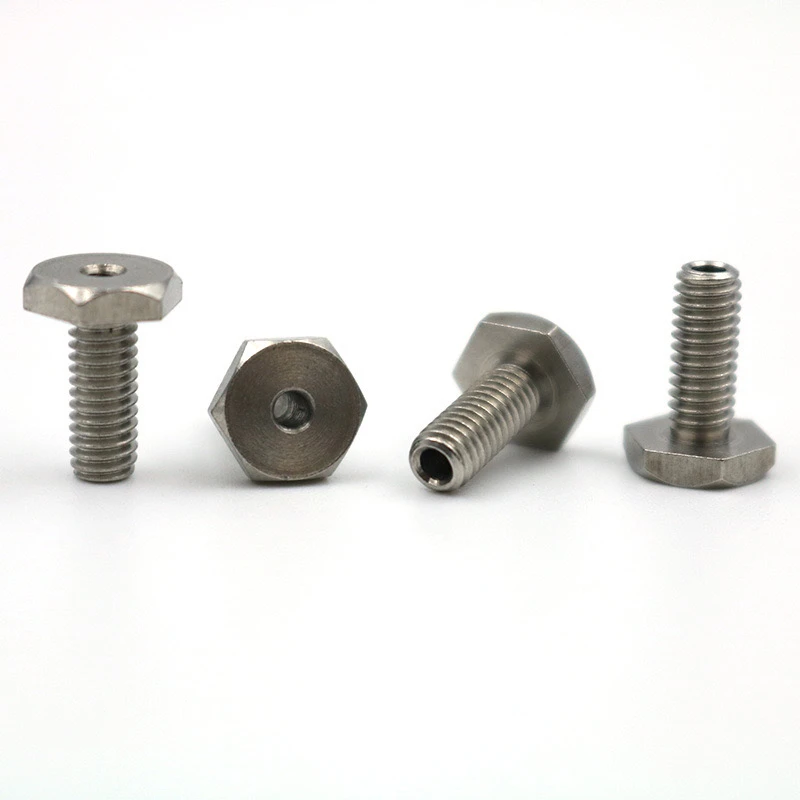

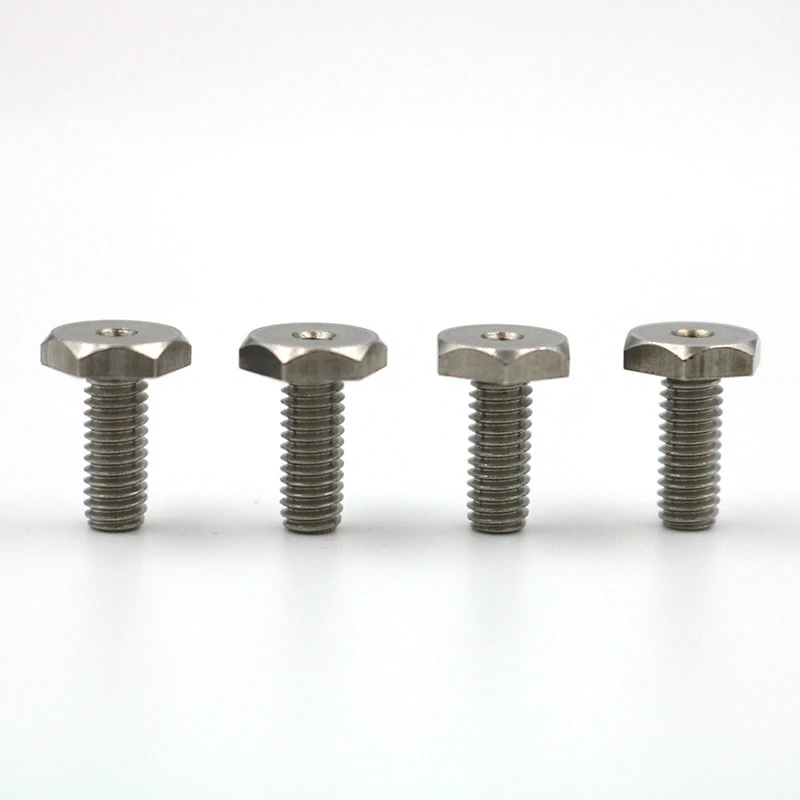

303 ryðfríu stáliÓstaðlaðir að snúa hlutum (ytri sexhyrningur/Innri/ytri/holu skrúfur) eru sérstaklega hönnuð festingar. Eftirfarandi er ítarleg aðlögunarlýsing á því, sem tekur mið af bæði fagmennsku og hagkvæmni.
1. Kjarnaaðlögunarbreytur
Efnislegar kröfur
303 Ryðfrítt stál (auðvelt að skera gerð) og efnisskýrsla er nauðsynleg.
Valfrjáls viðbótarmeðferð: Pasivation, sem getur bætt tæringarþol
Uppbyggingartegund
Ytri sexhyrningshöfuð: breidd yfir íbúðir, þykkt
Innri/ytri þráður: Þráður forskriftir (Metric/Imperial/American Standard), Nákvæmni bekk (6h/6g)
Hollur hönnun: Í gegnum gat á innri þvermál, þykkt veggjar
Lykilstærðarþol
Ytri þvermál: ± 0,05mm (nákvæmni beygjuhlutir)
Lengd: ± 0,1 mm (minna en eða jafnt og 50mm), ± 0,2 mm (＞ 50 mm)
COAXIALITY: Minna en eða jafnt og 0,03 mm (hol skrúfur þurfa sérstaka merkingu)
Yfirborðsmeðferð
Sjálfgefið: Náttúruleg fægja (RA minna en eða jafnt og 0,8μm)
Valfrjálst: Nikkelhúðun (5-10μm), rafgreining fægja (læknisfræðileg einkunn)
II. Athugasemdir um óstaðlaða hönnun
Sérstakar kröfur um þræði
Teikningar þversniðs eru nauðsynlegar fyrir óstaðlaðar tanngerðir
Stærð bakskurðargrópsins verður að vera merkt fyrir innri blind göt (mælt er með meiri en eða jafnt og 1,5 sinnum á tónhæðinni)
Vélrænni eiginleika
Togstyrkur meiri en eða jafnt og 500MPa (for-tilkynning ef hitameðferð er nauðsynleg)
Höfuð togpróf (samkvæmt DIN 912 Standard eða viðskiptavina sem er tilgreint)
Sannprófun á holri uppbyggingu
Rennslispróf (vökvahlutir þurfa að veita þrýstingstig)
Veggþykkt Ultrasonic Test skýrsla (valfrjálst)
Iii. Framleiðsla og gæðaeftirlitsferli
Vinnslutækni
Beygja: CNC svissneska vél (hentugur fyrir litla hluta af φ3-20mm)
Þráður vinnsla: Die/Extrusion mótun (ytri tennur), tappa/þráðarmölun (innri tennur)
Gæðaeftirlit
Full skoðunarhlutir: Höfuðstærð, þráður Go/No-Go Gauge (Go/No-Go)
Sýnataka Skoðunarhlutir: Salt úðapróf (72 klst. Hlutlaus saltúða), hörku (HRB 70-90)
Afhendingu skjals
Nauðsynlegt: Efnisvottun, víddarskoðunarskýrsla, yfirborðsmeðferðarferli
Valfrjálst: 3D teikningar (skref snið), PPAP skrár (bílaiðnaður)
IV. Dæmigert umsóknar atburðarás
Lækningatæki: Hollur skrúfur fyrir fráviksrör (raflausn fægja krafist)
Sjálfvirkni búnaður: Óstaðlaðir sexhyrndir hlutar fyrir uppsetningu servó mótor
Hálfleiðarar: Ultra-High Cleaniness 303 Ryðfrítt stál skrúfur (tómarúm afgasandi meðferð)
V. Tilvitnunarleiðbeiningar
Lágmarks pöntunarmagn: 50-100 stykki (prufuframleiðsla). Hægt er að opna mót fyrir meira en 1.000 stykki
Afhendingartími: 7-15 dagar (leiðrétt eftir flækjum)
Mótgjald: Reikna þarf ekki staðlaða tönn/sérstaka lagaða uppbyggingu sérstaklega
Að útvega sýnishorn eða CAD teikningar geta flýtt fyrir tilvitnunarferlinu. Fyrir flókna hluta er mælt með því að skrifa undir tæknilegan samning til að skýra staðfestingarviðmið.
Með ofangreindri greiningu er hægt að átta sig á hagnýtum kjarna og hönnunarmörkum slíkra óstaðlaðra hluta, sem er þægilegt fyrir val á verkfræði eða aðlögun samskiptum.
