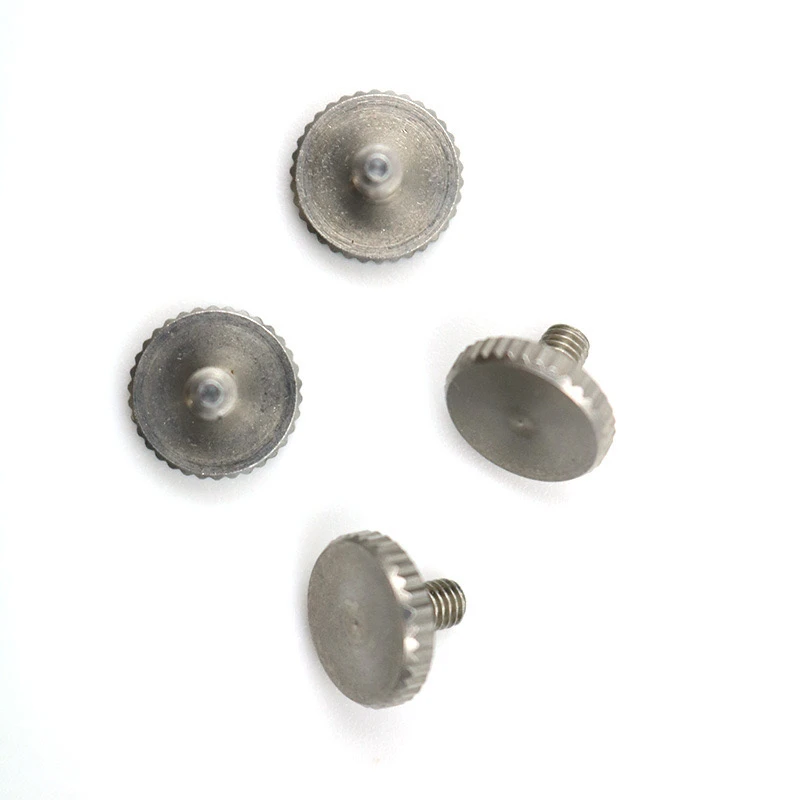

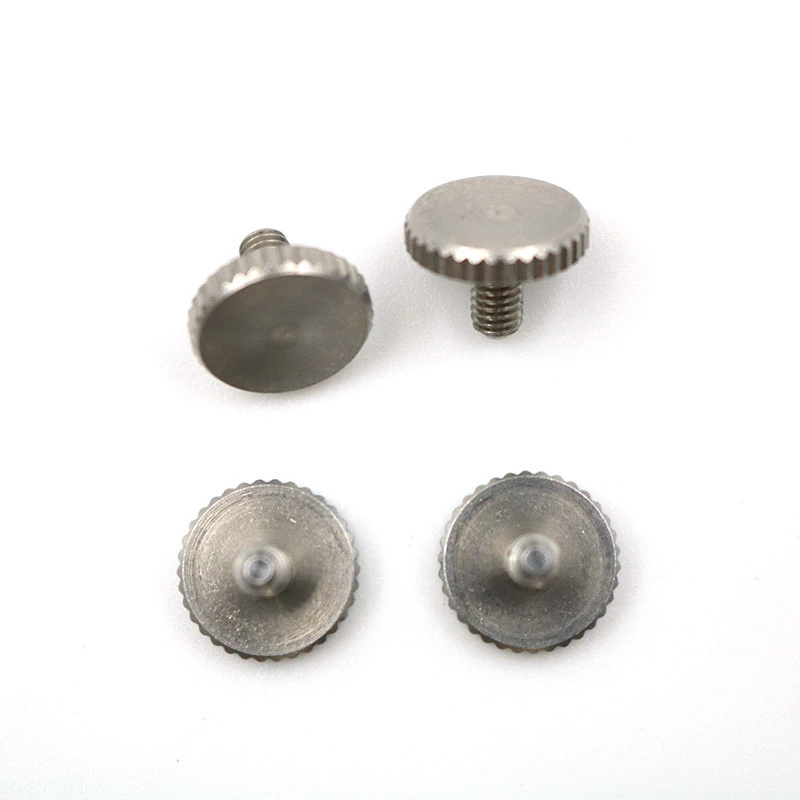

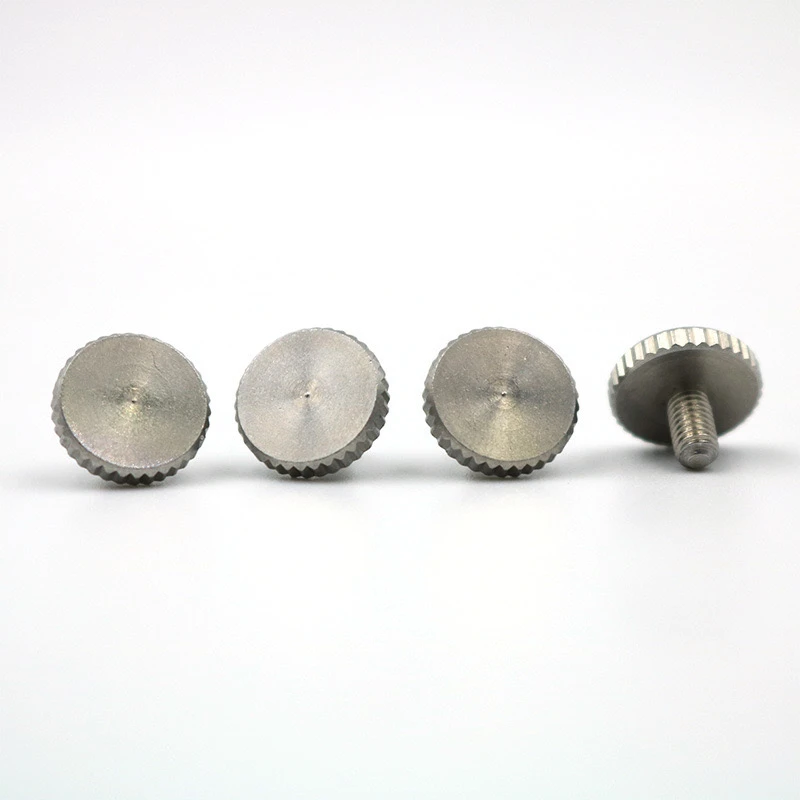

303 ryðfríu stáli amerískur þráður Sjálfvirkur rennibekk beint hnoðra handskrúfaer ákveðin gerð handvirks festingar. Eftirfarandi er ítarleg tæknilausn fyrir aðlögun þess, sem tekur mið af bæði fagmennsku og hagkvæmni.
1. Kjarnabreytuforskriftir
Efnisstaðall: 303 ryðfríu stáli, togstyrkur meiri en eða jafnt og 500MPa, hörku HRB 70-90.
Yfirborðsmeðferð: Sjálfgefin náttúruleg litaskipting, valfrjáls rafgreining fægja eða nikkelhúð, vinsamlegast gefðu til kynna.
Þráða forskriftir
American Unified Thread (Un Series): svo sem #4-40, #6-32, #8-32 osfrv. (Sérstakur UNF\/UNC kóða er krafist)
Umburðarlyndi: 2b (sjálfgefið) eða 3b (þegar þörf er á mikilli nákvæmni)
Þráðarlengd: fullur þráður eða hluti
Kröfur um hnoð
Gerð: Beint Knurling (samsíða ásnum)
Standard: DIN 82 eða ANSI B94.6
Eining: {{0}}. 5mm\/0. 8mm\/1.0mm
Árangursrík breidd: meiri en eða jafnt og 1,2 sinnum þvermál skrúfhöfuðsins
Höfuðhönnun
Höfuðtegund: Hringlaga\/flatt höfuð\/sívalur höfuð (með skýringarmynd)
Gerð rifa: rifa\/kross rifa\/sexhyrnd
Höfuðþvermál og hæðarhlutfall: Samkvæmt ASME B18.6.3 Aðlögun
II. Lykilatriði vinnslutækni
Sjálfvirk rennibekk vinnsla
Búnaður: Svissneskur sjálfvirkur rennibekk (nákvæmni ± 0. 01mm)
Verkfæri:
Þráður: Carbide Extrusion Tap (OSG Exotap Mælt með)
Hnurling: Tvíhjólahjólahnúður (HSS fyrir gróft þráð, wolfram stáli fyrir fínan þráð)
Skurður breytur
Hraði: 1500-2500 RPM
Fóðurhraði: 0. 05mm\/séra
Knurling ferli stjórnun
Forprentunaraðferð: Snúðu í fyrsta lagi ytri þvermál hnoðsins að miðju mismunastærð
Þrýstingur: 300-500 n (forðastu efnisuppsöfnun)
Kæling: Alveg tilbúið skurðarvökvi (styrkur 8%-10%)
Kröfur um óbeinar: Bæta þarf 45 gráðu Chamfer við innstungu þráðarinnar og Knurling Edge er fáður með segulmagni til að fjarlægja skarpar brúnir.
3. Gæðaeftirlitsstaðlar
Stærð: GO\/No-Go Gauge til að greina þræði, þrívíddar mælingu á lykilvíddum
Hnurling: Sjónræn skoðun á einsleitni áferðar, skjávarpa til að sannreyna tónhæð
Efni: Litrófsmæli til að sannreyna efni (til að tryggja vinnslu)
Gallað hlutfall stjórn: Hópur AQL 1. 0, smávægileg hnífamerki eru leyfð á hnoðasvæðinu.
4. Umbúðir og afhending
Innri umbúðir: PVC þynnur + andstæðingur-ryð
Ytri umbúðir: öskju (1000 stk á hvern kassa, brúttóþyngd minna en eða jafnt og 15 kg)
Merking: Laser merkingar lotu númer + Efnismerking
Afhendingarferli: 15-20 dagar (3 dagar fyrir sýni, með prófunarskýrslu)
5. Lausnir á algengum vandamálum
Þráður rotna → Athugaðu kranaklæðningu, skiptu um á 5000 sinnum á fresti, eða notaðu spíralgróp í staðinn.
Knurling Burrs eru stórir → Stilltu forknurling framlegð að 0. 8-1. 2 sinnum stuðullinn.
Yfirborðs rispur → Notaðu nylon grippara eða bættu við færibönd.
Nauðsynlegt er að ljúka 2D teikningu eða 3D þrepaskrá og lykilatriði verður að merkja sérstaklega. Sérstakar kröfur þurfa viðbótarkostnað verkfærakostnaðar.
Með hönnunar- og vinnslustýringu sem lýst er hér að ofan má sjá að skrúfan ná jafnvægi milli virkni, framleiðslugerða og áreiðanleika og hentar kröfum um miðlungs og mikla styrkleika.
