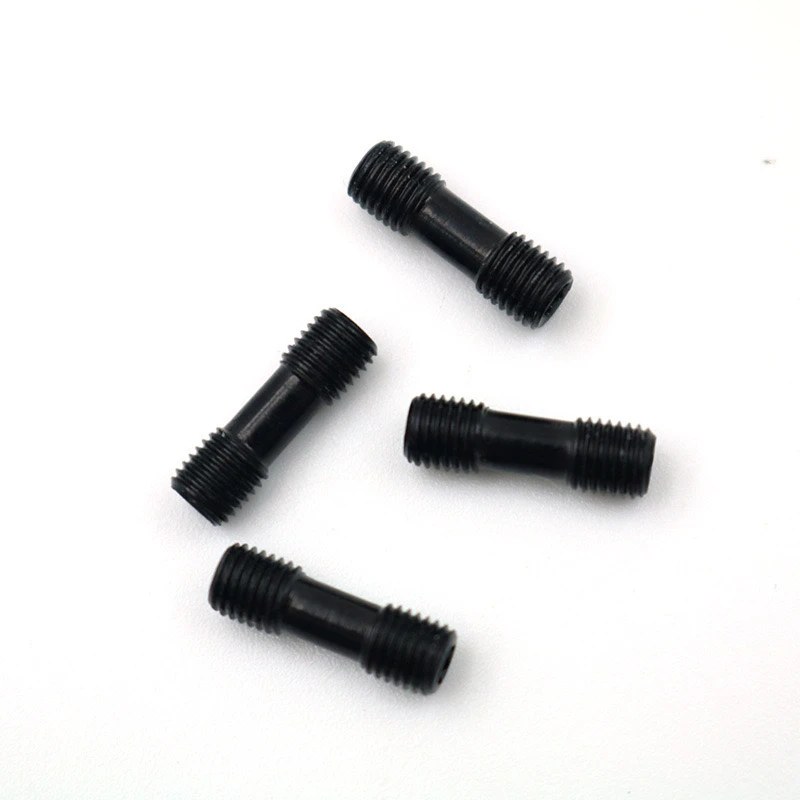

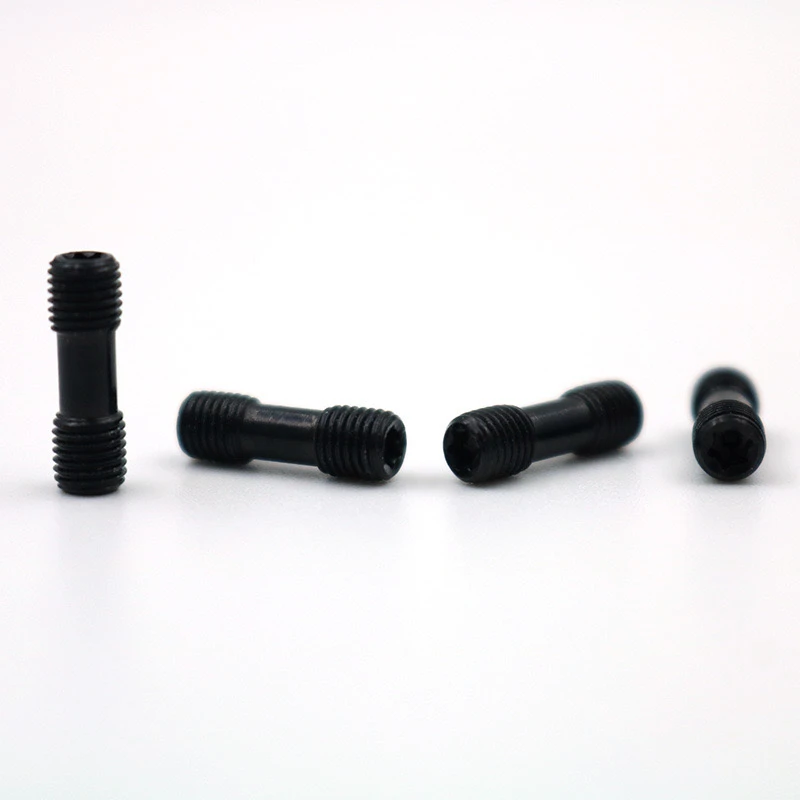

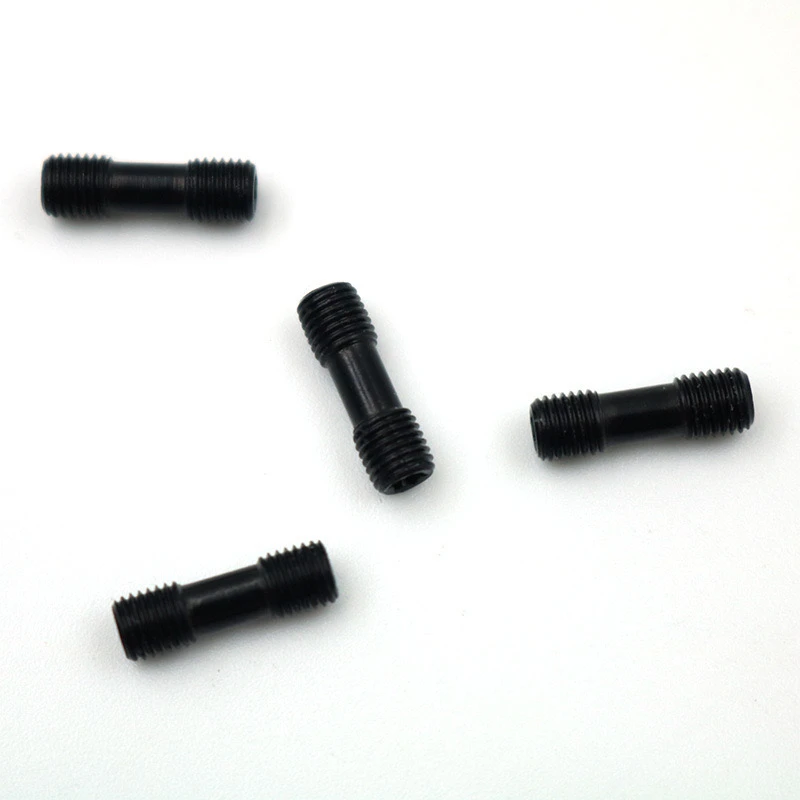

SHIMS og óstaðlað foliskrúfurNotað í 12,9 gráðu CNC beygjubúnaðarbúnaði eru lykilatriði í nákvæmni vinnslu. Eftirfarandi lýsir aðlögunarkröfum þeirra.
1. grunnbreytur
Efni: 12,9 Grade álstál
Yfirborðsmeðferð: Svart/nikkelhúðað/dacromet (valið á grundvelli tæringarverndarkrafna; svartur er sjálfgefið).
Hörku: HRC 39-44 (tryggir jafnvægi mikils styrks og hörku)
Þráður forskrift: Óstaðlaður foli þráður.
Þráður nákvæmni: 6g bekk
Heildarlengd: Sérsniðin miðað við skimþykkt
2.. Uppbyggingarhönnun
Höfuðtegund: Ytri sexhyrnd eða sívalur flathaus í báðum endum.
Umbreytingarhlutinn: Milliléttur þvermál stangar verður að vera minni en þráðinn minniháttar þvermál til að forðast truflun.
Undercut Groove: Undercut Groove er unnið í lok þráðarinnar.
3.. Sérstakar kröfur
Andstæðingur-losunarmeðferð: Valfrjáls þráðþéttiefni Forhúð eða læsingargróp eru í boði.
Merking: Laser Merking á efniseinkunn (12,9) og forskrift (td M5-M6)
Umbúðir: Rust-sönnun olía + tómarúm poka, 50 stykki/kassi (eða samkvæmt beiðni viðskiptavinarins)
4.. Skoðunarstaðlar
Víddarskoðun: Staðfesting þráðar með GO/No-Go Mælum, lykilvíddir mældar með þrívídd
Árangursprófun: Tog- og togpróf eru framkvæmd á handahófi sýni.
Salt úðapróf: Húðunin verður að fara framhjá 48 tíma hlutlausu saltsprautuprófi (valfrjálst).
5. Afhending og þjónustu eftir sölu
Dæmi um leiðartíma: 3-5 virka daga (3 ókeypis sýni veitt)
Magn afhendingu: 15-20 dagar (pöntunarmagn> 1000 stykki)
Ábyrgð: Ókeypis skipti innan 12 mánaða vegna efnisgalla
Nauðsynlegt er að teikna verkfærarateikningu eða líkamlegu sýni til að tryggja eindrægni milli óstaðlaða skrúfunnar og Shim/verkfærafólksins.
Með ofangreindri hönnun tryggja þeir tveir saman áreiðanleika CNC verkfæra í vinnslu með háu álagi, sem er sérstaklega hentugur fyrir nákvæmni framleiðslusvið eins og geimferða, mót osfrv.
